0. 들어가며

최근에 몇번 앰프를 해먹구서는 사설 수리점에서 수리도 몇 차례 해보니, 대부분의 경우 몇차례 납땜으로도 수리가 가능한 케이스들이 많은데다 사소한 업그레이드 튜닝을 하자고 사설 수리점에 부탁하자니 번거롭기도 하고 해서

스스로 납땜을 본격적으로 해보자하고 하코 인두기를 비롯해서 장비도 갖추고, RS-6을 연습용 시험대로 쓰기로 했다.

신품가 200달러 주고 산 앰프를 중고로 팔아봤자 얼마나 받겠냐 싶기도 하구...

지난번에 구스타드 퓨즈도 다 태워먹구 AC-INLET을 업글하고 싶었는데, Viborg AC-INLET을 사뒀으나 퓨즈가 없는 유형이라 써먹을 데가 없었다. ㅠ

업글용 부품을 좀 찾다가 마침 지난번 FM Acoustics 255MkII에 후루텍 AC인렛이 달려있었던 기억이 나서 찾아보니 FI-03 모델이 퓨즈 내장형이어서 구입했다.

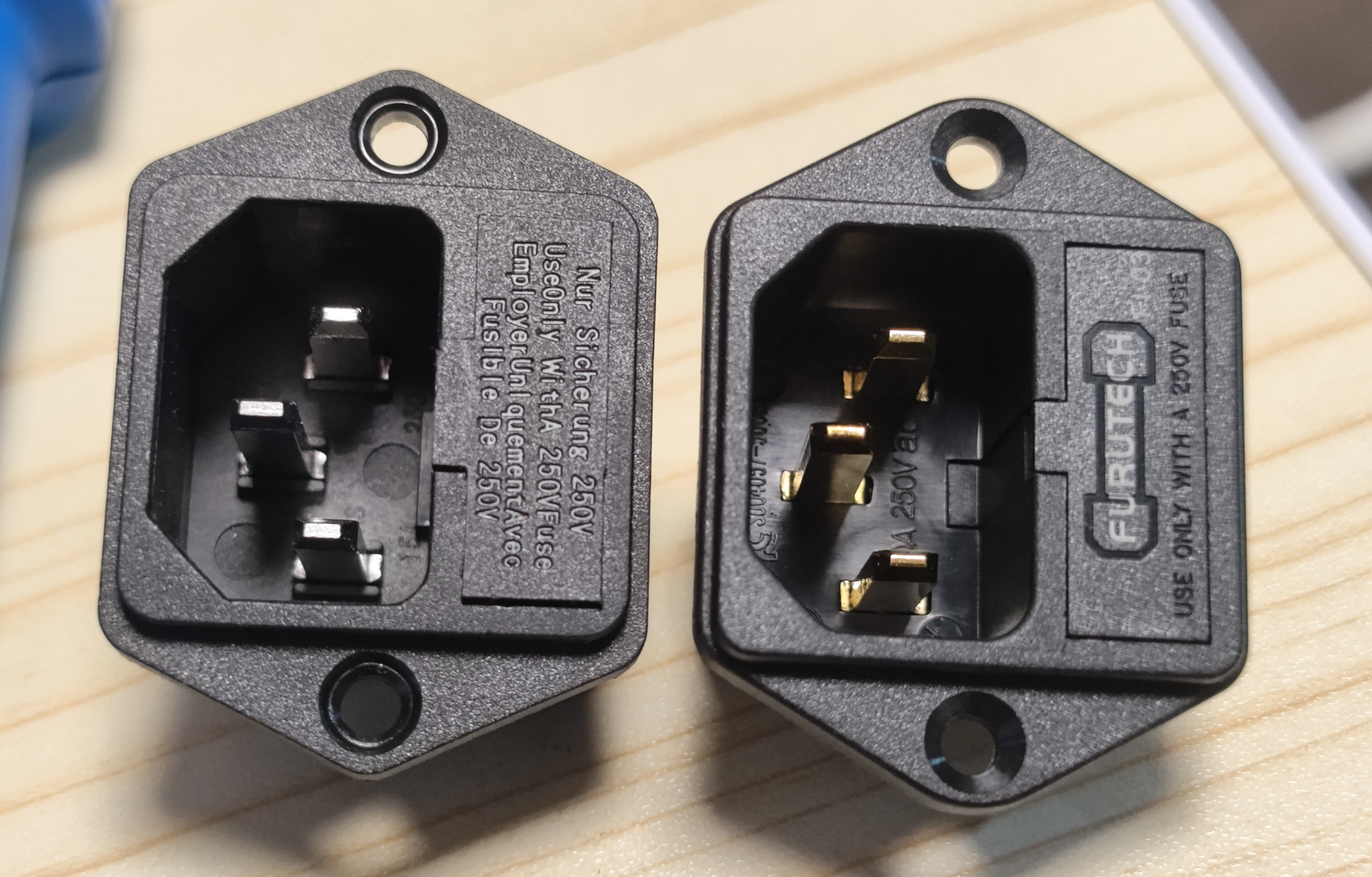

FI-03은 금도금 버전과 로듐 도금 버전이 있는데 로듐 버전이 좀 해상력에 좋다고 해서 구매하고 싶었으나, 품절이하 금도금으로 구입했다.


1. AC-INLET 교체 작업

일단 기존 AC-INLET에 납땜된 배선을 모두 제거했다.

아마 내 기억이 맞다면 위에서부터 Live - Neutral - Ground 라인이다.

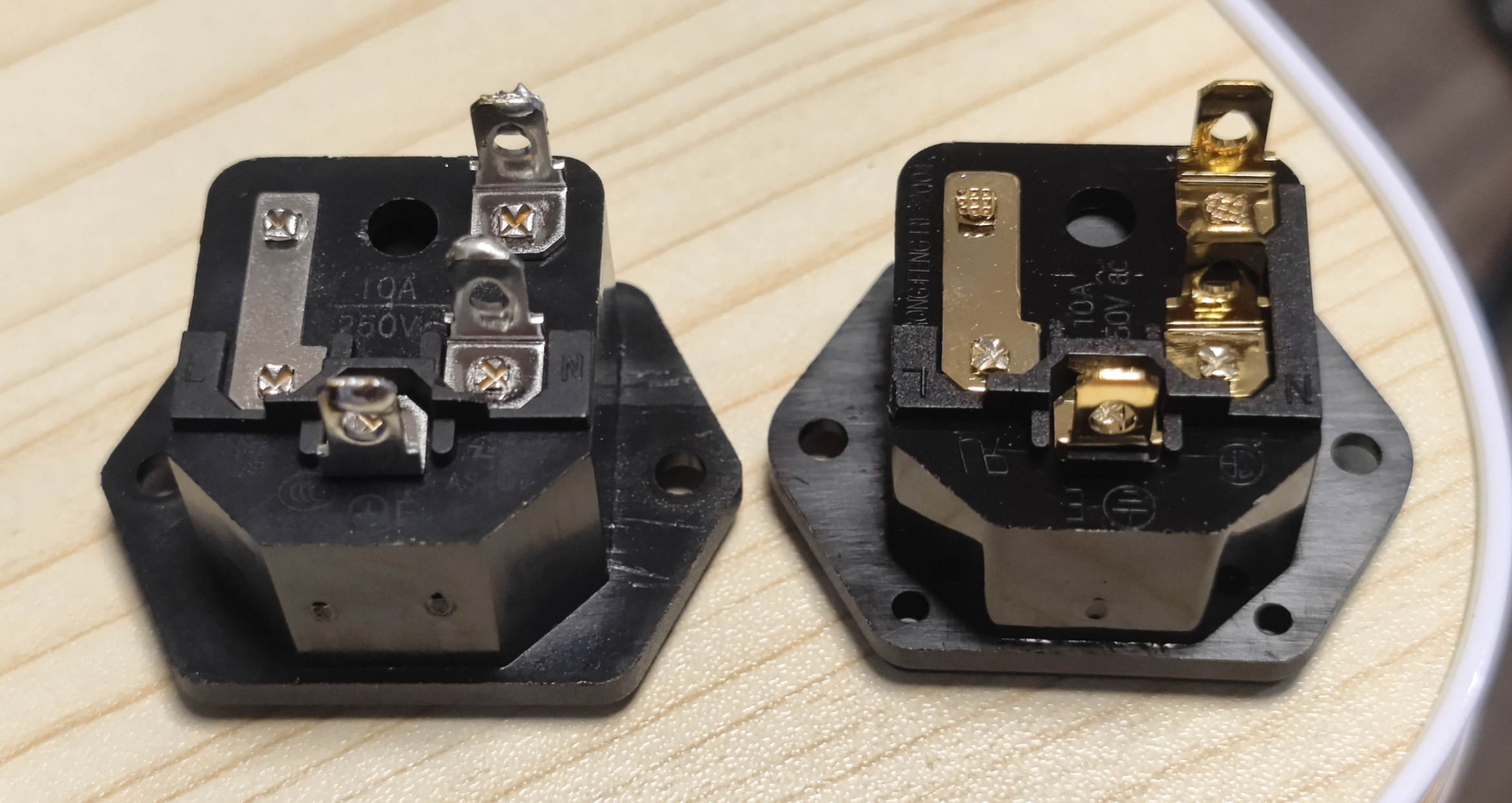

기존 막 부품에 비해서 확실히 후루텍 부품 퀄이 좋다.

게다가 금 도금이라니...



이쪽 작업은 생각보다 쉽게 끝이 났다.

새 하코 인두팁은 열전도가 잘 되서 쉽게 작업할 수 있었다.

갖고 있던 수축튜브를 잘라서 미리 끼워두고 납땜이 끝나면 열풍기나 헤어 드라이어로 수축시켜서 보호해 두자.

원래 붙어있던 라인과 똑같은 위치에 재작업하는 거라 난이도가 높지는 않지만 납땜은 연습이 좀 필요한 듯 하다.

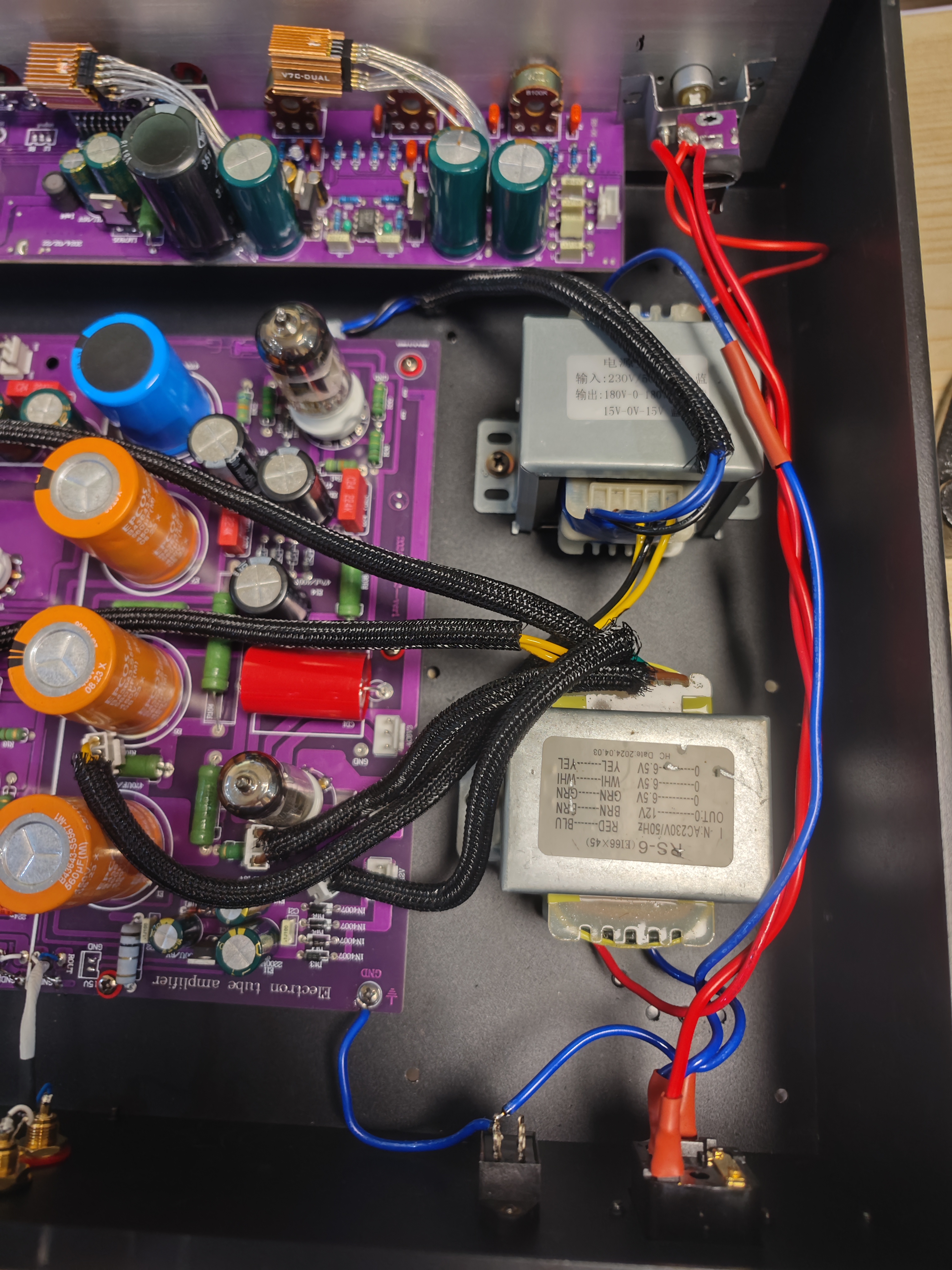

후루텍 FI-03을 잘 결합해줬다.





2. 기존 납땜 수정 작업

지난번 하코 인두기 팁이 망가져서 너무 힘들게 납땜을 하는 바람에 스위치 쪽 PCB가 거의 망가질랑 말랑할 정도로 망가뜨려놨다.

그 때 너무 힘들었다 ㅠㅠ

이번에 어쨌든 새 인두팁이 있으니 작업이 잘 되니 수정을 좀 해주기로 했다.

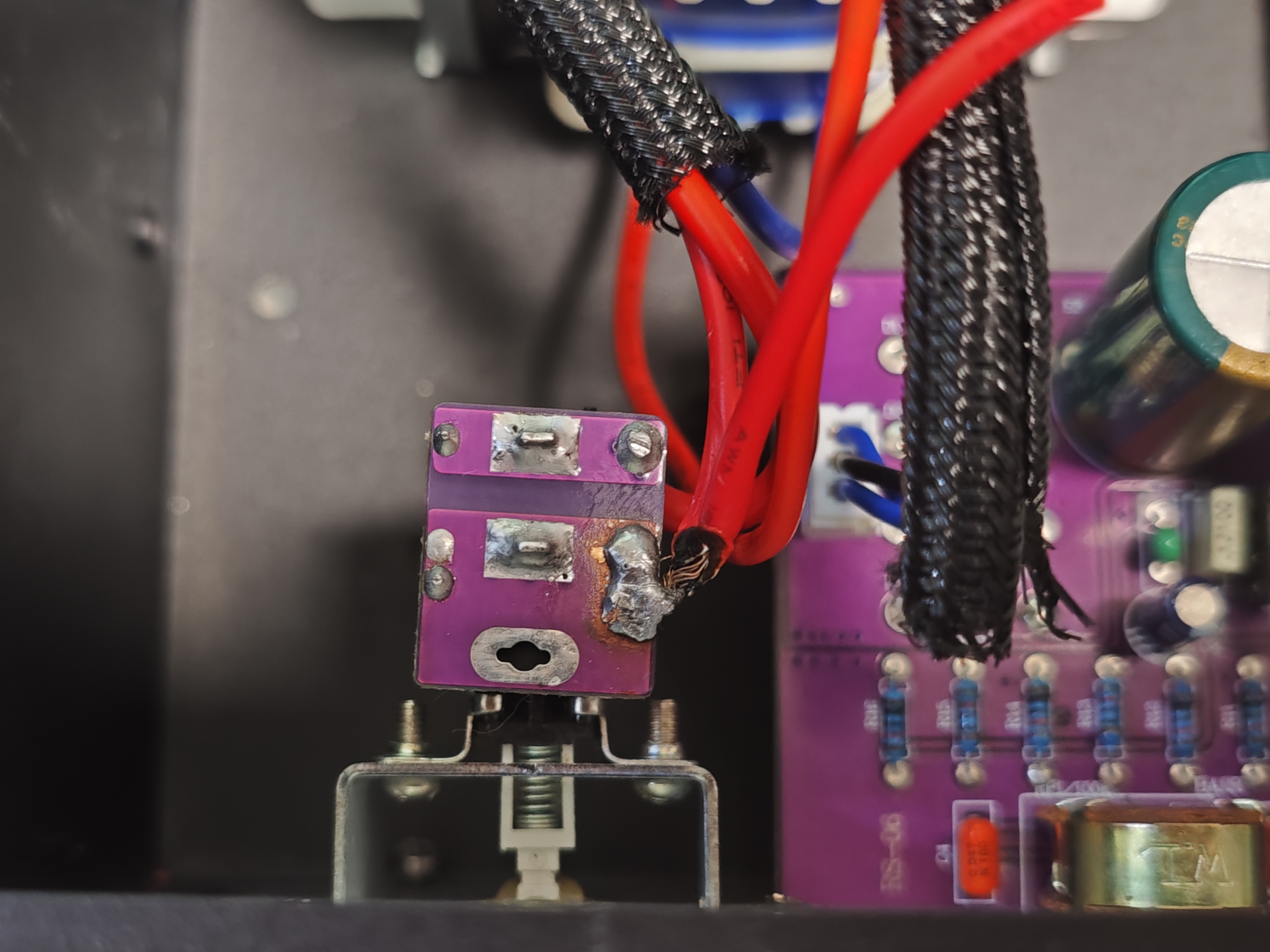

보다시피 상태를 보면 지난번보다 더 나빠진 것 같다.

육안으로 봐도 PCB 표면이 다 녹은 것 같다 ㅠㅠ

다행히 발생하면 안 되는 통전 같은 건 없어서 사용할 수는 있으나,

너무 과하게 붙은 납을 좀 떼내고 녹아내린 전선도 좀 잘라내고 깔끔하게 마감을 했다.

그럼에도 불구하고 두 라인을 동시에 붙이는게 꽤 어려워서 힘들었다 ㅠㅠ

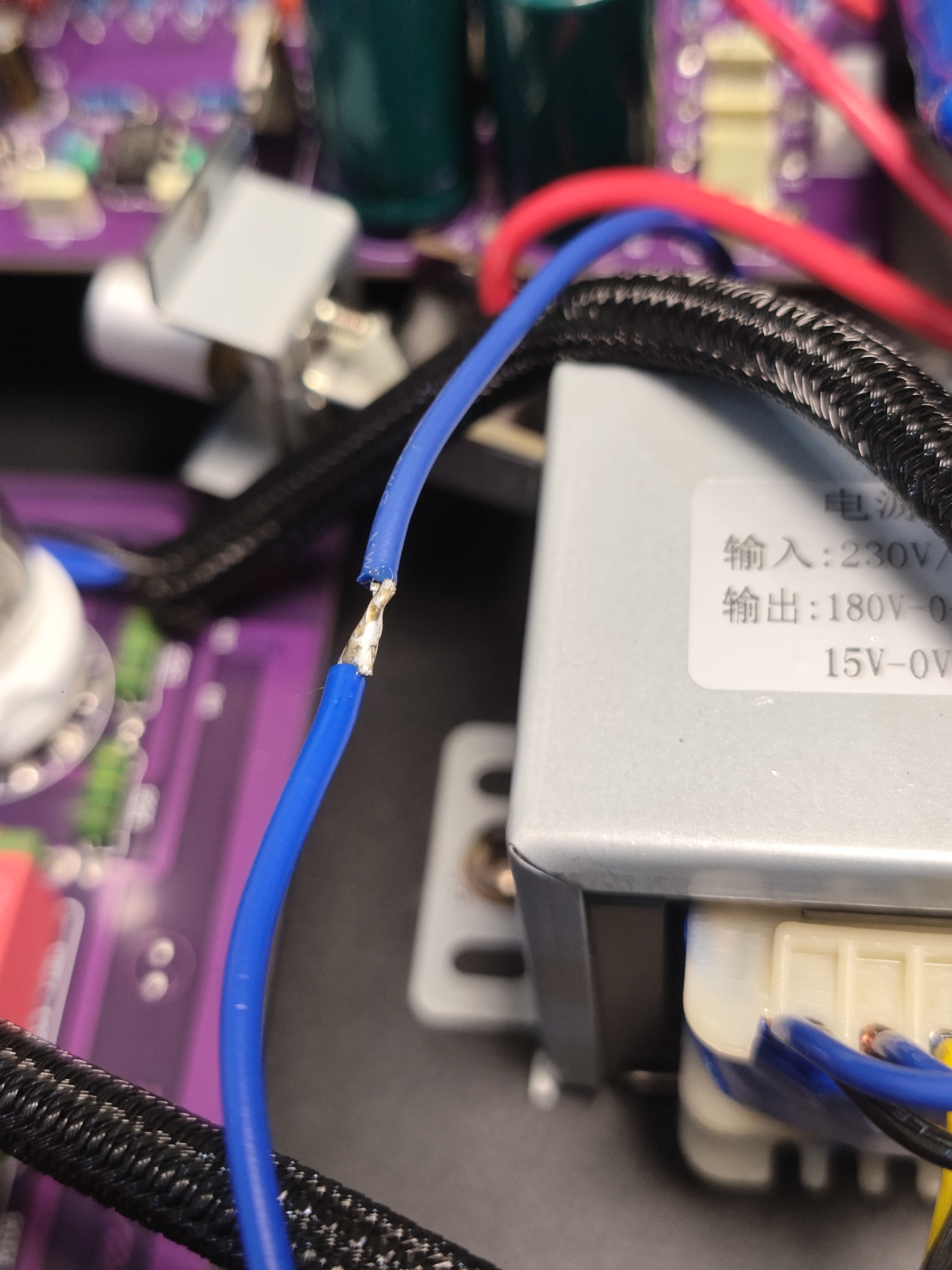

아참, 이 라인도 납이 잘 안 녹아서 엉망진창으로 되어 있던 걸 다시 깔끔하게 납땜을 했다.





납땜으로 연결하면 당연히 수축튜브로 마감한다.





지난번보단 나은 것 같지만 그래도 썩 잘한 것 같지는 않다...

아래 쪽 부분 단자와 통전이라도 생길까봐 수축튜브로 좀 막아줬다.

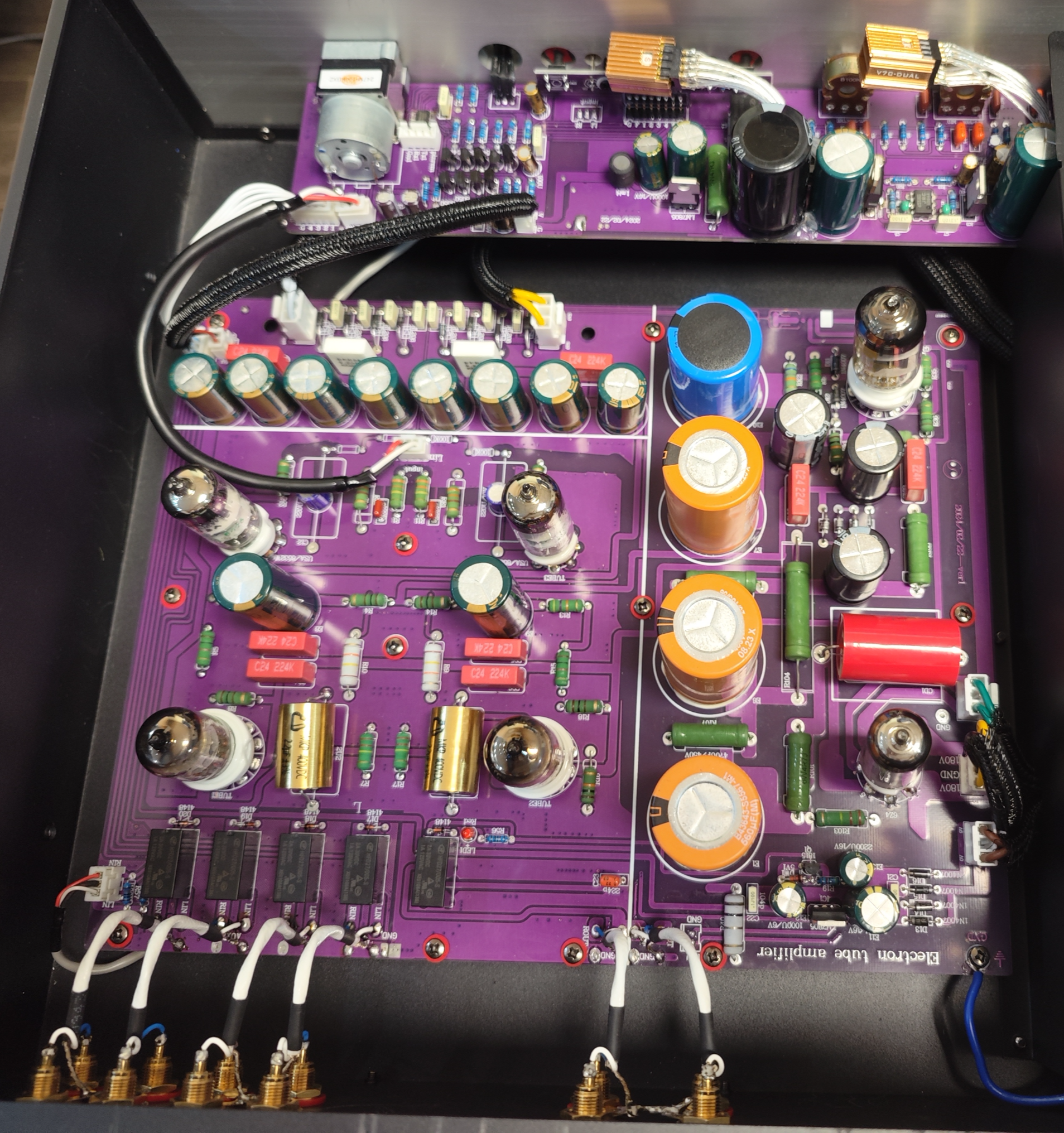

왼쪽에 커패시터(?)는 혼자 벌써 부풀어 올르고 이상한 변색도 발생했다. 아마 교체하게 되면 제일 먼저 교체해야 하지 않을까?

앞으로 계속 RS-6을 업그레이드 하게 되면 커패시터도 고급형으로 모조리 바꿔줄까 하는 생각도 하고 있다.




게다가 바로 다음에 시도할 수 있는 업그레이드는 역시나 RCA in 과 RCA out 소켓 업그레이드다.


0. 나가며

이로써 당장 업글할 수 있는 부분을 대부분 작업을 한 것 같다.

서브 보드와 메인 보드를 그라운드 케이블 연결하기, 금도금 후루텍 AC-INLET 단자로 업글하기, 퓨즈 업글하기(나중에)

내부 배선도 업글하면 좋겠고, 캐패시터도 업글하면 좋겠고, RCA in/out 단자도 1조 씩만 업글하면 좋겠지만...

그거는 너무 큰 일이니까...ㅎㅎ

효과가 있는지 당분간 한번 들어봐야지...
