프로젝트 테세우스의 앰프! Tokban RS-6 튜닝하라!
0. 들어가며
앞서 여러번 소개한 것처럼
필자의 Tokban RS-6은 $220 의 저렴한 가격에 구매했음에도 불구하고
- 오피앰프를 반대로 꽂아서 프론트보드 고장 1회
- 진공관을 잘못 꽂아서 고압 트랜스 고장 1회
- 전원 공급 케이블 체결 실수로 고압 트랜스 고장 1회 등
다수의 고장 및 수리 이력을 가지고 있다.
필자가 생각한 것은 과연 수차례 고장이 났던 노브랜드 싸구려 앰프는 도대체 중고가가 얼마일까? 라는 생각까지 하게 된다.
그래서 내린 결론은 RS-6을 교보재로 임명하고 "앰프의 부품(커패시터, 트랜스포머 등)을 최고 등급으로 교체하면 최고 등급의 앰프가 될 수 있을까?" 라고 하는 가정을 세우고
하나하나 테스트 해보며 앰프에 대한 공부를 해볼 셈으로 이번 프로젝트를 기획하였다.
그리고 몇 차례 수리를 위해서 수리점을 방문해본 결과 납땜과 테스터기가 있으면 대부분의 작업이 커버 가능하다고 판단하였기에 납땜 훈련을 겸한다고 볼 수도 있다.
심지어 막 커패시터 교체에 수리비 10만원을 지불한 것을 생각하면 가성비도 떨어진다고 생각했다.
그리고 이번 포스팅은 그 동안 작업했던 개조의 부품 예산에 대해서 중간 정산하는 기록을 할 셈이다.
A. 오디오 부품 카테고리
1. 진공관 업그레이드
구매 기록이 삭제되어 현시점에서 유추함.
정류관 : Soviet 6U4N 12,000원
Svetlana 6N1P 35,000원
Raytheon 6688 x 2EA 40,000원
Philips 8532 x 2EA 25,000원
2. Furutech AI-03 AC-Inlet(G) 금도금 파워인렛
JMAudio 33,300원

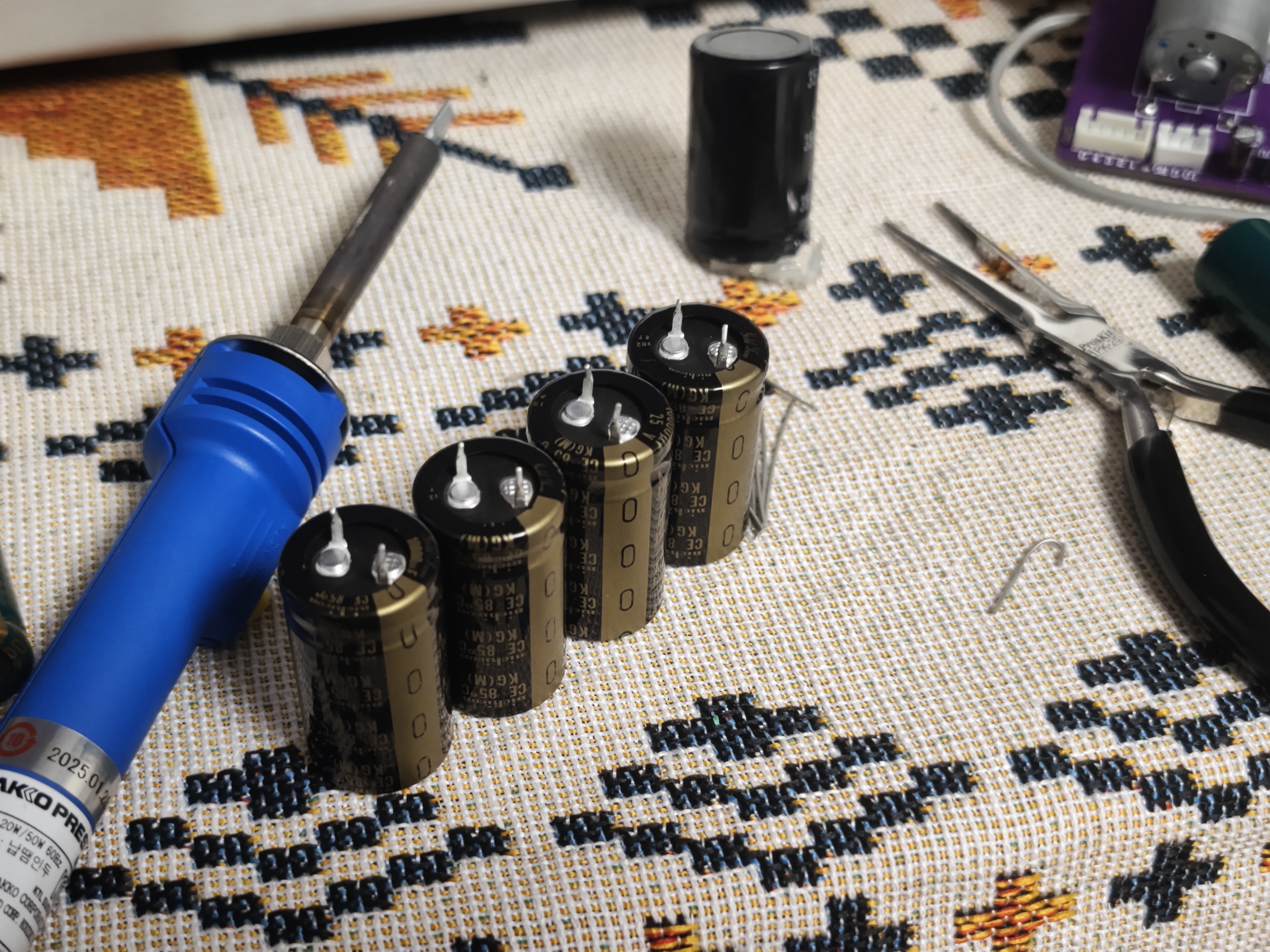

3. Nichicon KG(M) Gold Tune 85℃ 25V 10,000uf 스냅인 x 4EA
파워풀사운드 17,900원 (3EA)
ICBANQ 9,428원 (1EA)

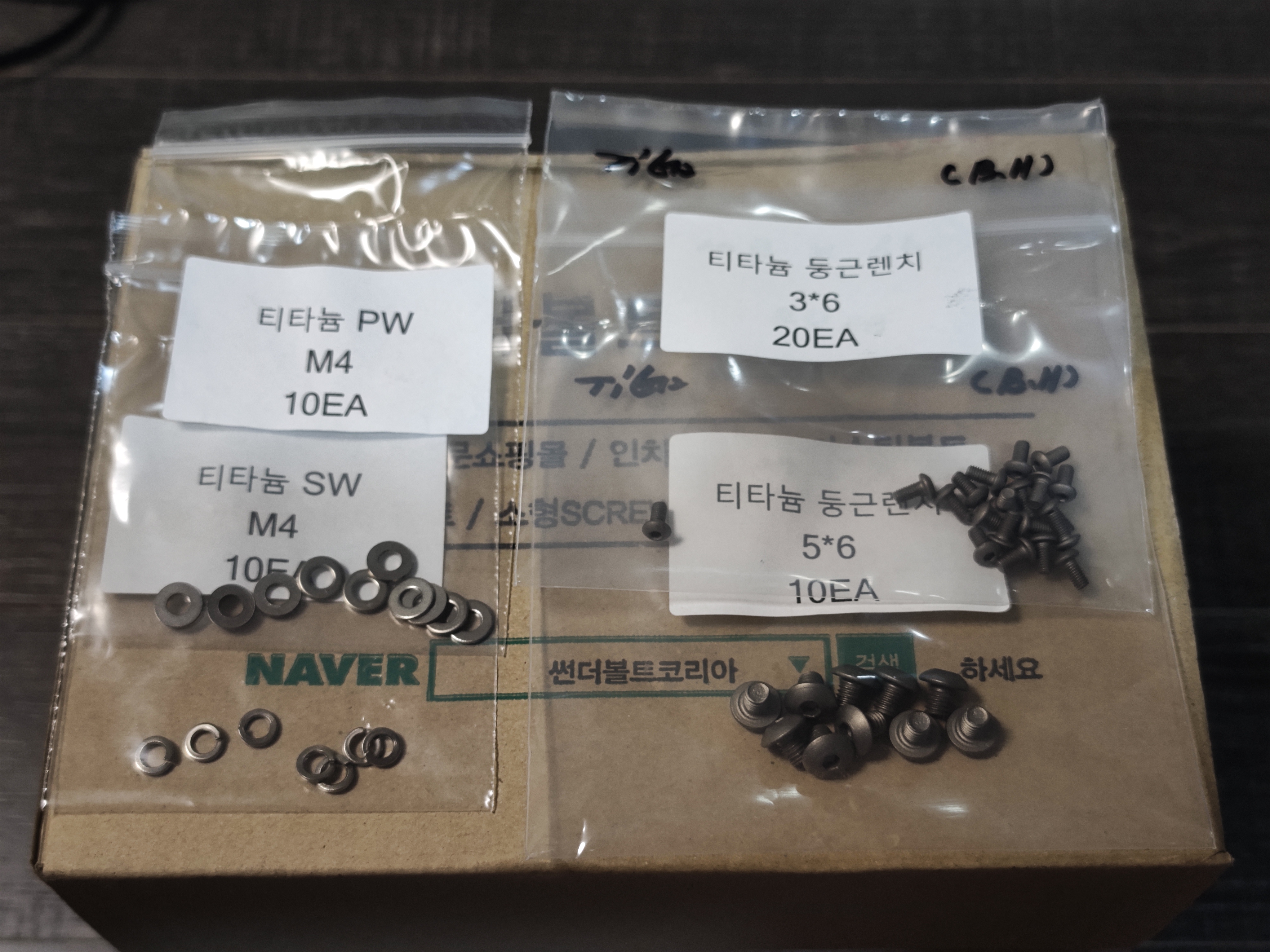

4. 비자성 (티타늄) 나사
비자성 나사 교체 대상은 메인보드 고정용 나사, 트랜스포머 고정용 나사, AC-Inlet 고정용 나사
썬더볼트 31,350원 / 6,930원 / 26,675원
5. WIMA MKP10 0.22uF 400V 5% 필름 커패시터 x 8EA
파워풀사운드 14,000원
6. 밀맥스(Mill-Max) 오피앰프 소켓 x 2EA
1개는 실패함...
파워풀사운드 3,000원

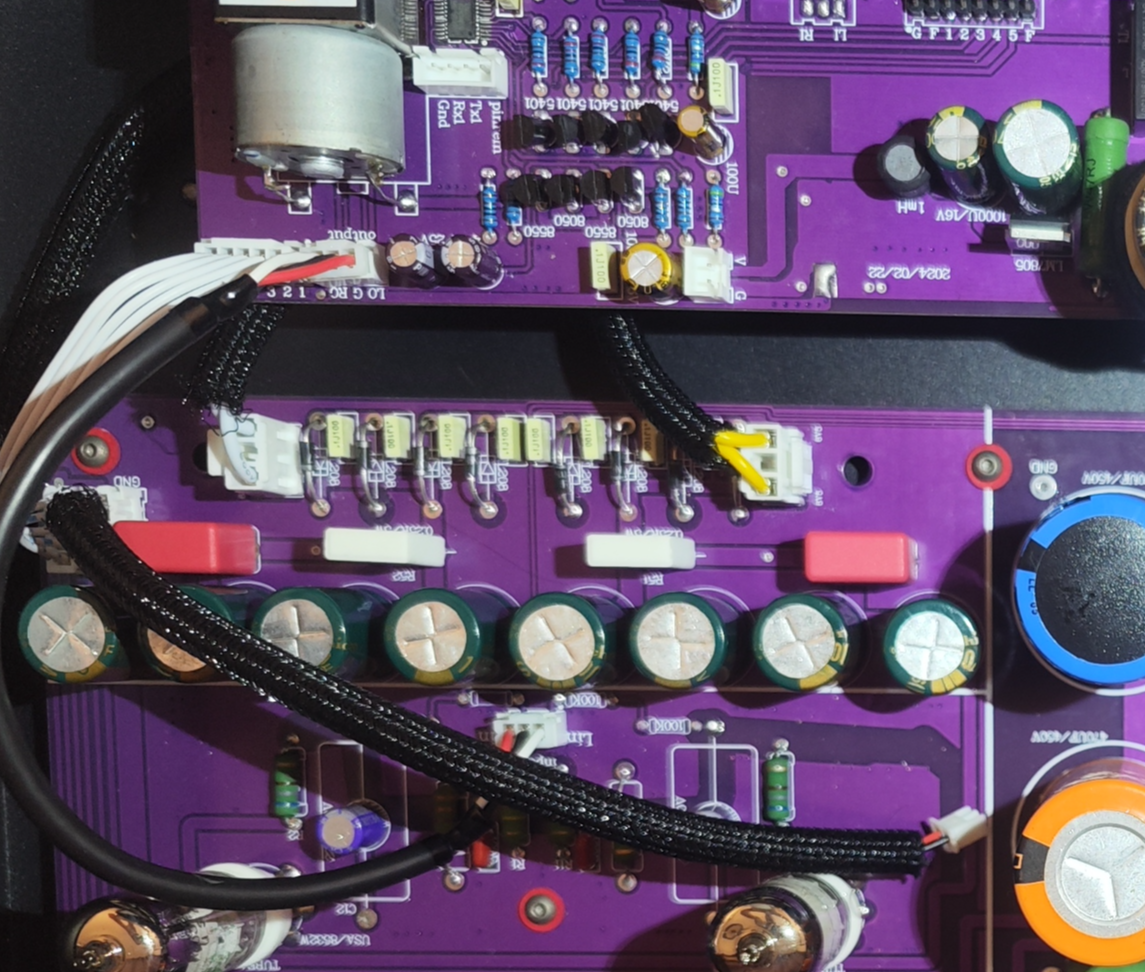

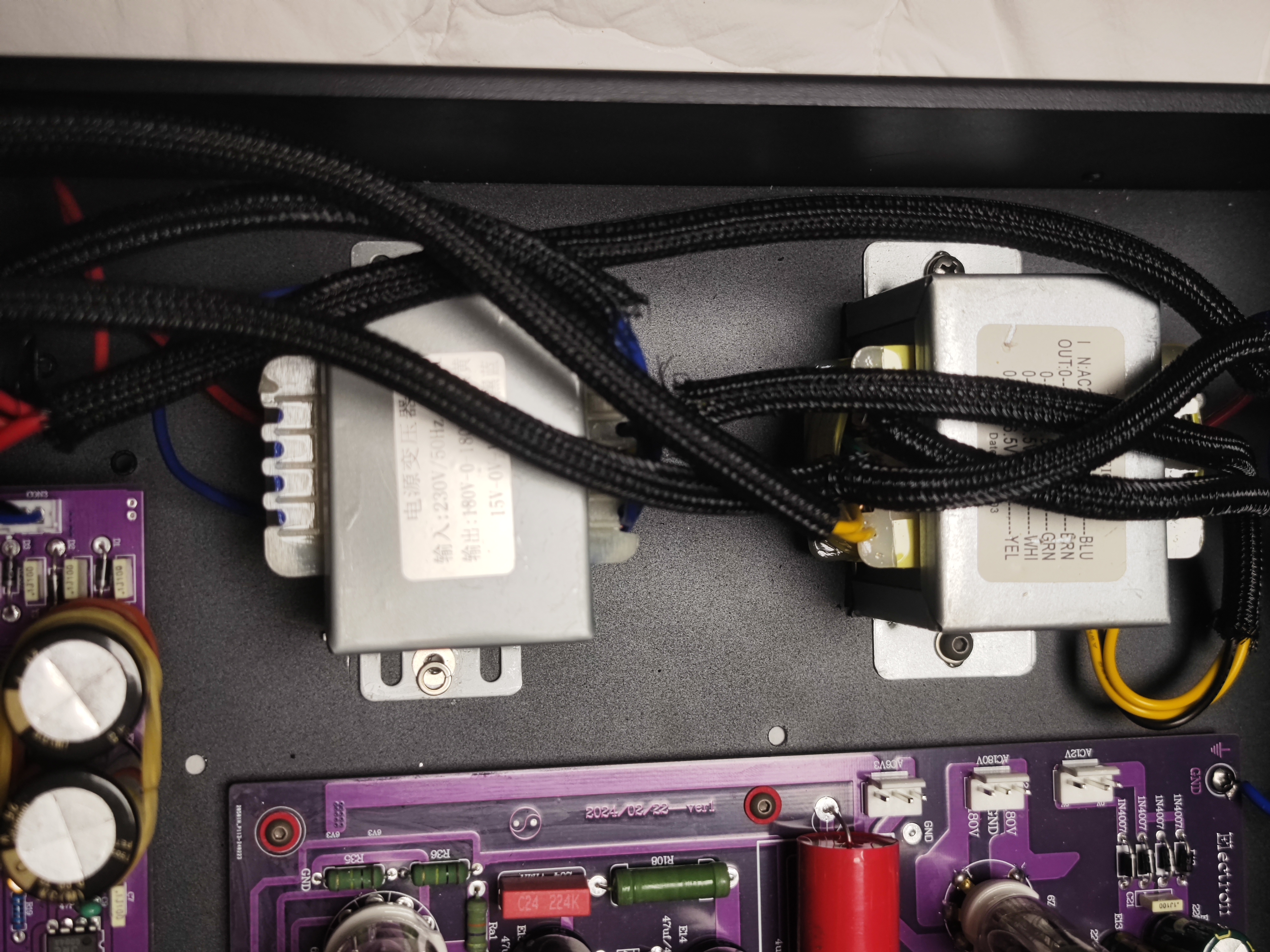

7. 전선 보호용 메쉬 망사튜브
앰프 내부 및 스피커 케이블용
30mm x 2M x 2EA 7,800원
5mm x 2M x 2EA 8,000원
배송비 3,000원
8. 보드 접지용 케이블
JST 커넥터 하네스 코드 XH 2.54mm 2P 커넥터 4,000원
MOLEX 5557-02R 2핀 커넥터 케이블 6,600원
9. 유트렌드 OPAMP 연장 리드선 2EA
유사운드 20,600원

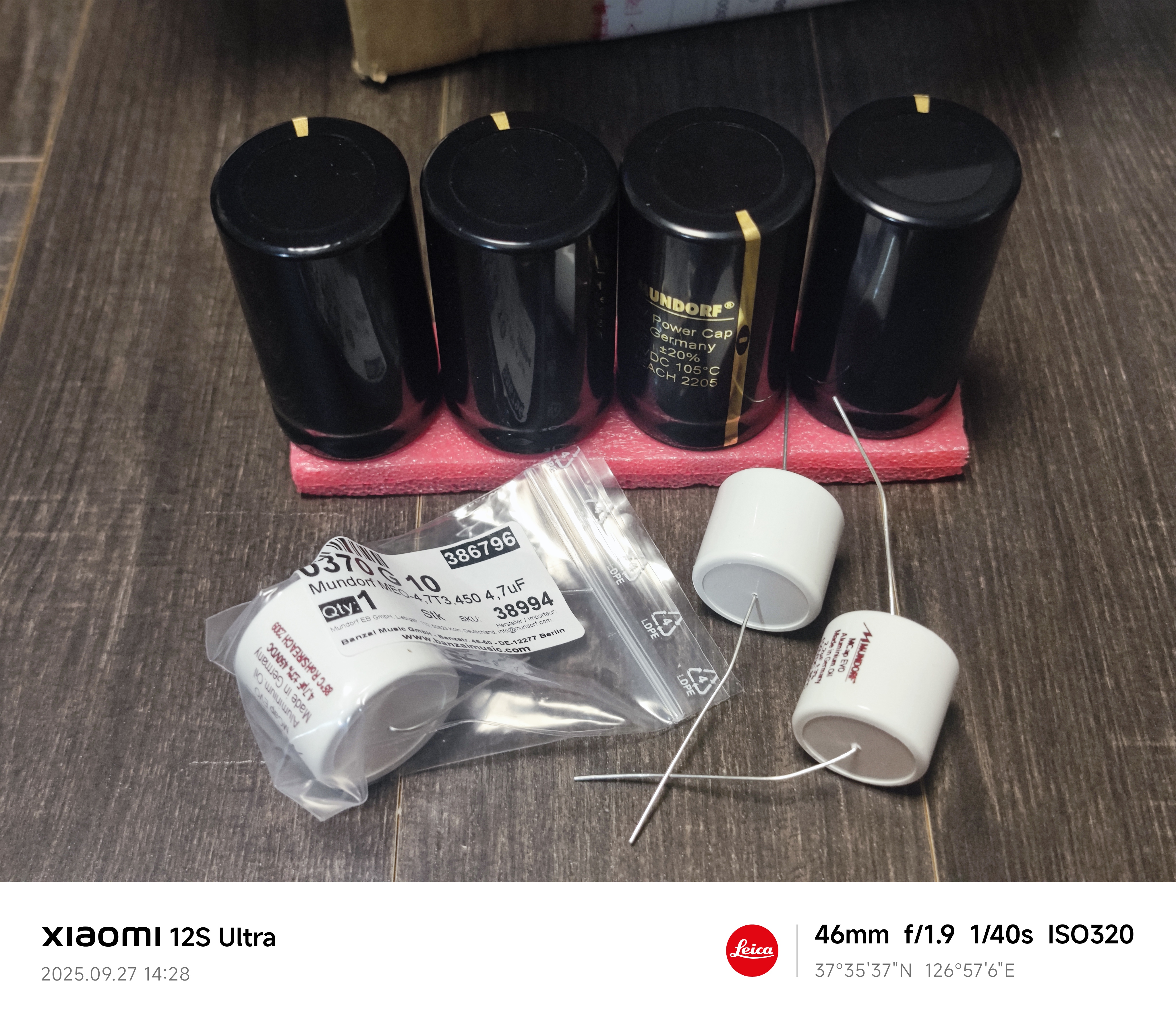

10. Mundorf Capacitors
Banzaimusic.com 25년 8월 11일 주문
Mundorf MLGO450-680 4EA 107.44유로
Mundorf MEO-2.2T3.450 2.2uF 2EA 19.16유로
Mundorf MEO-4.7T3.450 4.7uF 1EA 11.51유로
배송비 8.95유로
-> 23.8만원
관세 10% -> 23,800원

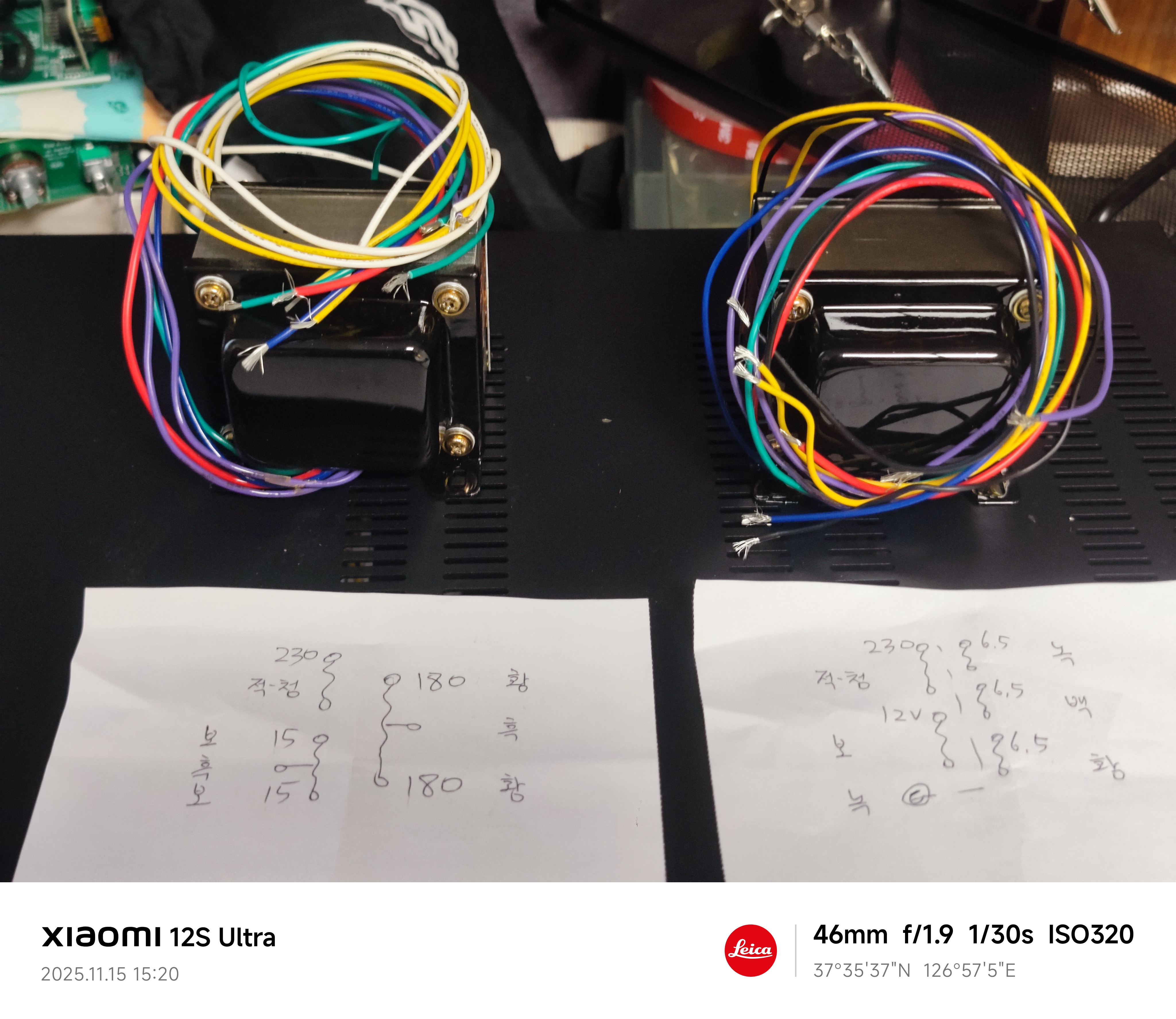

11. 아세아전원 EI Z코어 트랜스포머 X 2EA
고압/저압 140,000원
카테고리 소계 : 약 68만원
B. 납땜 공구 카테고리
1. Belden 주석도금 Bus-Bar Wire(회로접지용) AWG20 10M
스냅인 타입 커패시터를 보드에 쓰루인 타입으로 납땜하기 위해 사용
JMAudio 19,300원
2. 납땜용 은납
WBT 0820 은납(순은 4%, 0.8mm) 5M
JMAudio 22,300원
일본 센주 ESC 무연 납땜 와이어 M705, 3% 실버 0.8mm
1M 10,100원
10M 17,100원
3. UV 솔더마스크 잉크
네이버 스마트스토어 13,800원
4. 인두팁
980KF 10,920원
EXSO 980-3.8KF 인두팁 11,250원
HAKKO 980-T-BI 인두팁 12,350원
5. 솔더윅 납땜제거 흡착심지 3.0mm CP3015 x 3EA
네이버 스마트스토어 8,370원
6. EXSO 인두팁클리너 크리닝와이어 99B
10,600원
7. HAKKO FS-100 인두팁 산화방지 코팅제 /불순물 제거
20,400원
8. IPA PCB 세척제 이소프로필알코올 250ml
5,100원
9. 솔더 페이스트
번리 Burnley 솔더링 페이스트 B-Paste 납땜 플럭스
5,900원
10. HAKKO SPPON DS01P 납흡입기
17,040원
11. HAKKO 980 세라믹 인두기
46,240원
카테고리 소계 : 약 23만원
C. 접지 공사 카테고리
1. 스텝 드릴비트
20,000원
2. 접지용 동봉 500mm x 6EA
12,900원
배송비 3,300원
3. 접지 부스바 6P
6,600원
4. 접지선 GV 6SQ 30M
46,500원
5. HFIX 전선 1.5SQ 50M
접지용 전선 22,500원
카테고리 소계 : 약 11만원
D. 기타 공구 카테고리
1. Bosch 코발트 드릴비트 HSS-co 4.2mm
섀시 타공용 금속 기리 6,220원
2. 솔리드 열풍기 히팅건 2000W S-HG2000
25,000원
3. 소켓렌치세트
1/4 46P 9,800원
카테고리 소계 : 약 4만원
합계 : 약 106만원
0. 나가며
알리익스프레스 구매 기록이 날아간 부분이 있어서 100% 정확하지 않고
또 일부 금액은 앰프 업그레이드가 아니라 접지 공사용인 점, 나머지 부분은 공구 구매 비용이라는 점을 생각해보면
100% 앰프 튜닝 비용이라고 보기는 어렵다.
어쨌거나 이 금액이면 여러분이라면 앰프를 바꿀 것인가?
혹은 외주를 맡길 것인가? 아니면 직접 튜닝을 할 것인가?
