0. Prologue



예전에는 잘 이해가 안 됐던 것들이 어느 순간 쉽게 이해가 되는 경우가 생긴다.



내게 OPAMP가 그랬다.



아주 예전에 한번 슬쩍 봤을 때는 기판 사진만 봐도 눈알이 돌아가고



각종 부품들의 브랜드와 부품넘버 등을 들으면 골이 지끈지끈 아파왔었다.



왜 그런 걸까...시험 전날 방청소가 짜릿한 것과 비슷한 현상은 아닐까...ㅎㅎ



여튼, 내가 가지고 있는 DAC인 Audinst HUD-DX1 Blue24의 튜닝을 하기로 맘 먹고 살짜쿵 공부를 했다.





최근 버손 V5i로 업그레이드 했으니 관련 내용은 다음 링크에서 봅시다.





Burson V5i OPAmp + Audinst HUD-DX1 Blue24

0. Prologue OPAMP 업그레이드하기/오딘스트 HUD-DX1 Blue24/MUSES8920 0. Prologue 예전에는 잘 이해가 안 됐던 것들이 어느 순간 쉽게 이해가 되는 경우가 생긴다. 내게 OPAMP가 그랬다. 아주 예전에 한번 슬쩍..

grancartzoo.tistory.com



1. Audinst HUD-DX1 Blue24



그러면 먼저 오딘스트 HUD-DX1 Blue에 대해서 간단히? 공부를 하고 넘어가자.



일단 오딘스트는 국산 DAC 브랜드이다.



전에는 HUD-MX2를 사용했던 적도 있다.



소리적인 특성은, 매우 뛰어나다고 보기는 힘들고



소리 성향이 매우매우 아주아주 플랫하기 때문에 심심하다고 느낄 가능성이 높다고 생각한다.



사실 내가 Senheiser HD6XX나 Focal Elegia를 사용해서 듣는 동안에 사운드가 매우 좋다고 느낀 적은 없었다.



매우 심심하다고 느낀 것이 솔직한 심정이고, 소리가 입체적이지 않고 상당히 플랫하다고 느꼈다.



물론 오딘스트에서 애초에 그렇게 설계를 한 것이 맞으리라 생각한다.

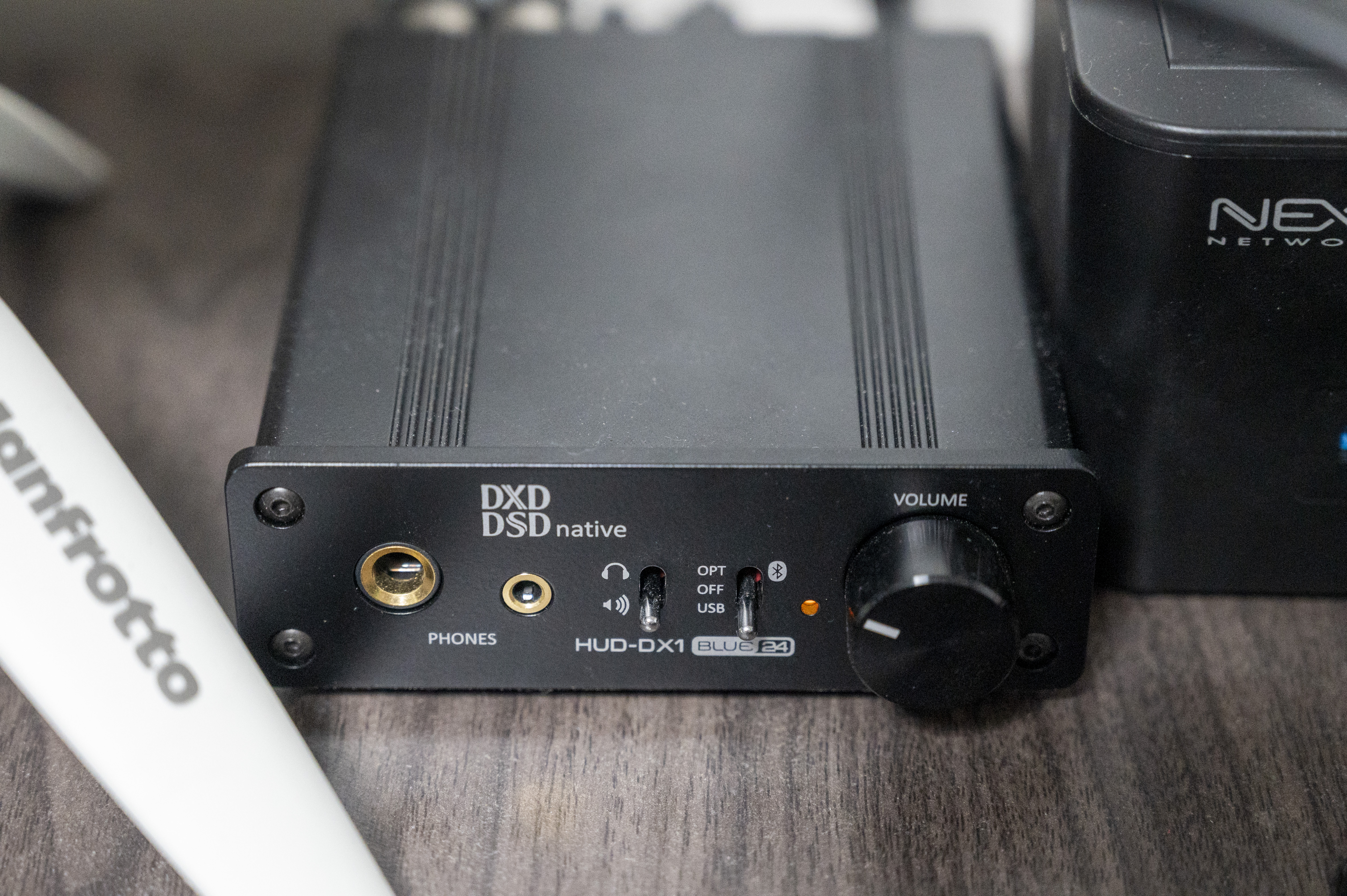

오랫동안 열일 해준 DX1

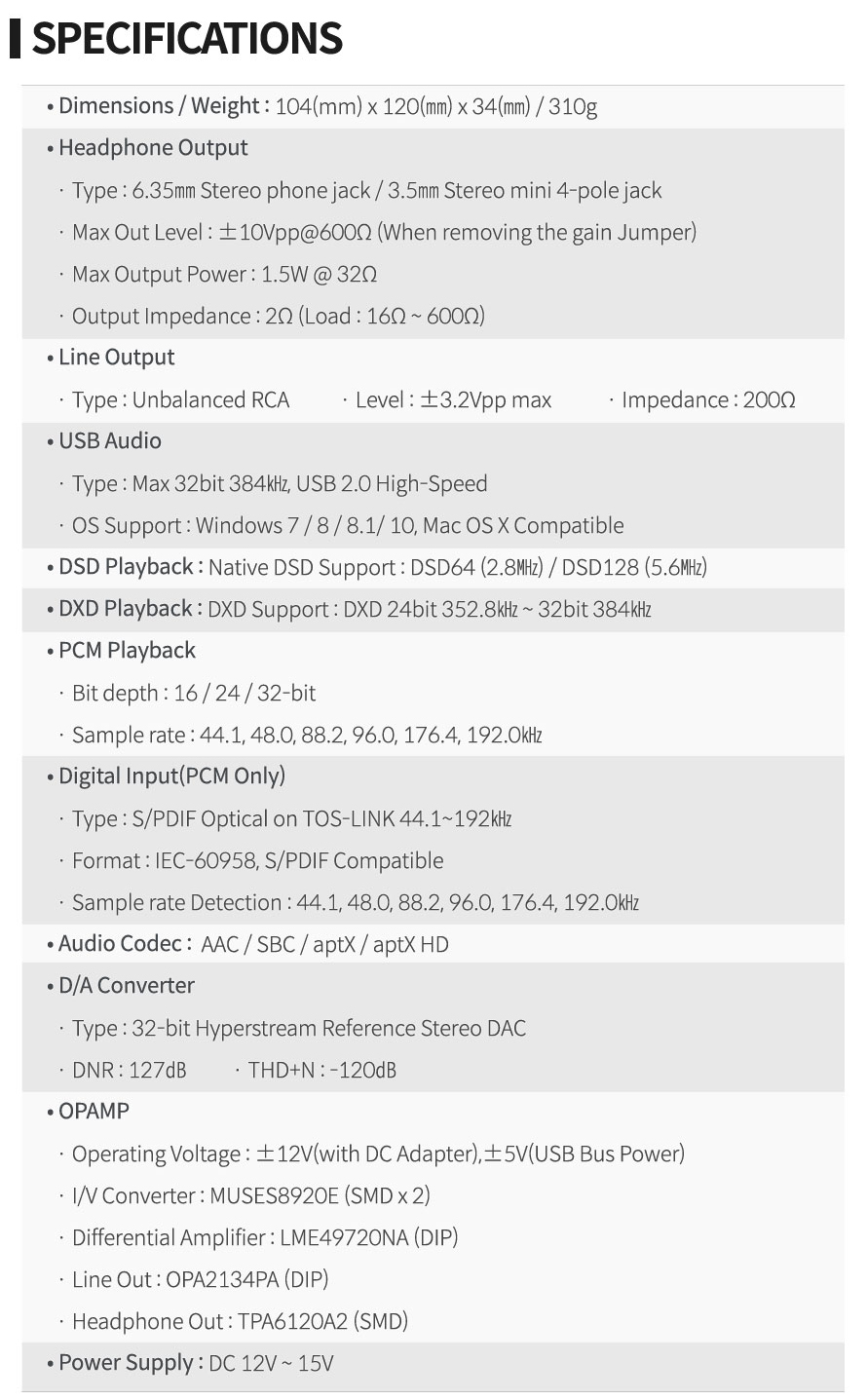

Specification



입력

Optical

USB



출력

RCA

6.35mm&3.5mm 헤드폰 단자



광단자 192KHz 24bit 지원

USB 384KHz 32bit 지원

DSD/DXD 지원

aptX-HD 24bit 블루투스5.0 지원



최대 600옴 헤드폰 지원

I/V Converter MUSES8920 x 2

Differential Amplifier LME49720

Line Out OPA2134PA

Headphone Out TPA6120A2



스펙은 가볍게 보고 갑시다.











2. OPAMP



OPAMP가 먼지 설명은 못 하지만, DAC 내부에는 이미 몇개의 AMP로 구성되어 있다는 거다.



HUD-DX1 Blue24에는 MUSES8920(SMD)이 2개,



그리고 교체할 수 있는 OPAMP가 DIP로 표현된 LME49720NA, OPA2134PA.



교체 불가능한 헤드폰 앰프 TPA6120A2(SMD)로 구성되어 있다.



신호가 전달되는 순서로 이야기하면,



* RCA *



소스기기 -> ES9018K2M(DAC) -> MUSES8920(I/V Converter) -> LME49720(Differential AMplifier) -> OPA2134PA(Line Out Buffer) -> RCA Line Out



* Aux Line Out *



소스기기 -> ES9018K2M(DAC) -> MUSES8920(I/V Converter) -> LME49720(Differential AMplifier) -> OPA2134PA(Line Out Buffer) -> TPA6120A2(Headphone Amp) -> Line Out



이런 순서로 신호가 거쳐간다고 한다.



즉, DIP이라고 적힌 2개의 OPAMP를 교체 가능하고,



우선순위를 둔다면 라인아웃버퍼인 OPA2134PA를 먼저 교체하고 LME49720은 후순위라는 것이다.



OPAMP를 교체한다고 해서 음질이 향상되지는 않고, 소리의 특성이 바뀐다는 것이다.



어쨌든 헤드폰 단자도 모든 OPAMP를 거쳐서 출력되기 때문에 소리의 변화는 분명히 있다고 한다.



조사하면서 솔직히 헤드폰 출력은 전혀 상관없다는 결과가 나올까봐 쫄았다.



플라시보 효과일까봐...





3. MUSES8920





MUSES8920

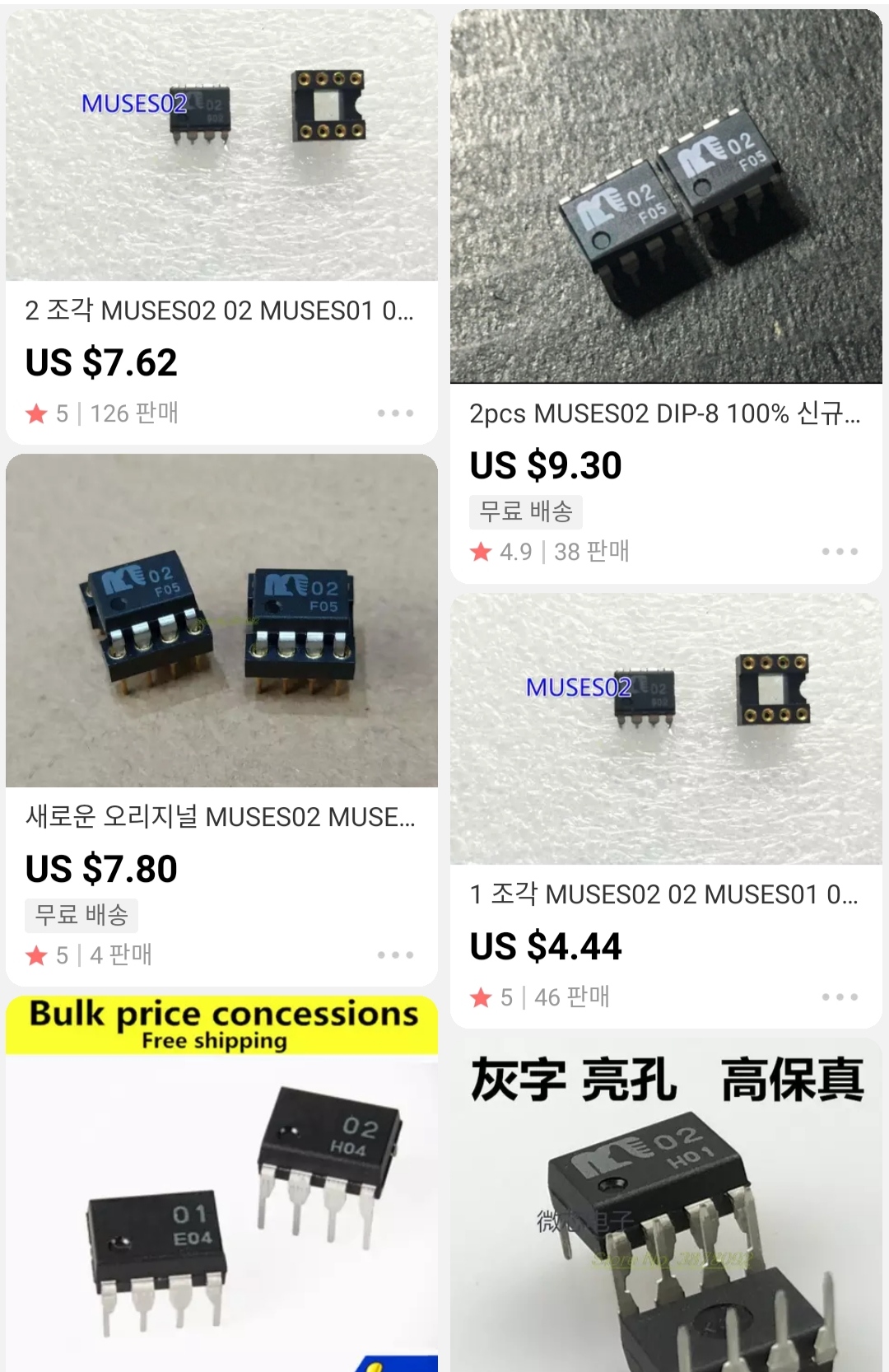

MUSES OPAMP는 짝퉁이 유통되지 않나 하는 의혹을 사고 있다.





그도 그럴 것이 MUSES02 같은 라인업이 워낙 고가이고, 중국 같은데서 저렴하게 유통되는 제품들이 많다는 거다.



오딘스트 직영몰에서도 OPAMP를 비롯한 제품들을 판매 중인데,



여기서 구매하는 것이 그나마 신뢰할 수 있을 것 같았다.







오딘스트샵 : 네이버쇼핑 스마트스토어

오딘스트 직영몰

smartstore.naver.com

OPAMP 판매 페이지 링크.



MUSES8920은 13000원에 판매 중이다.

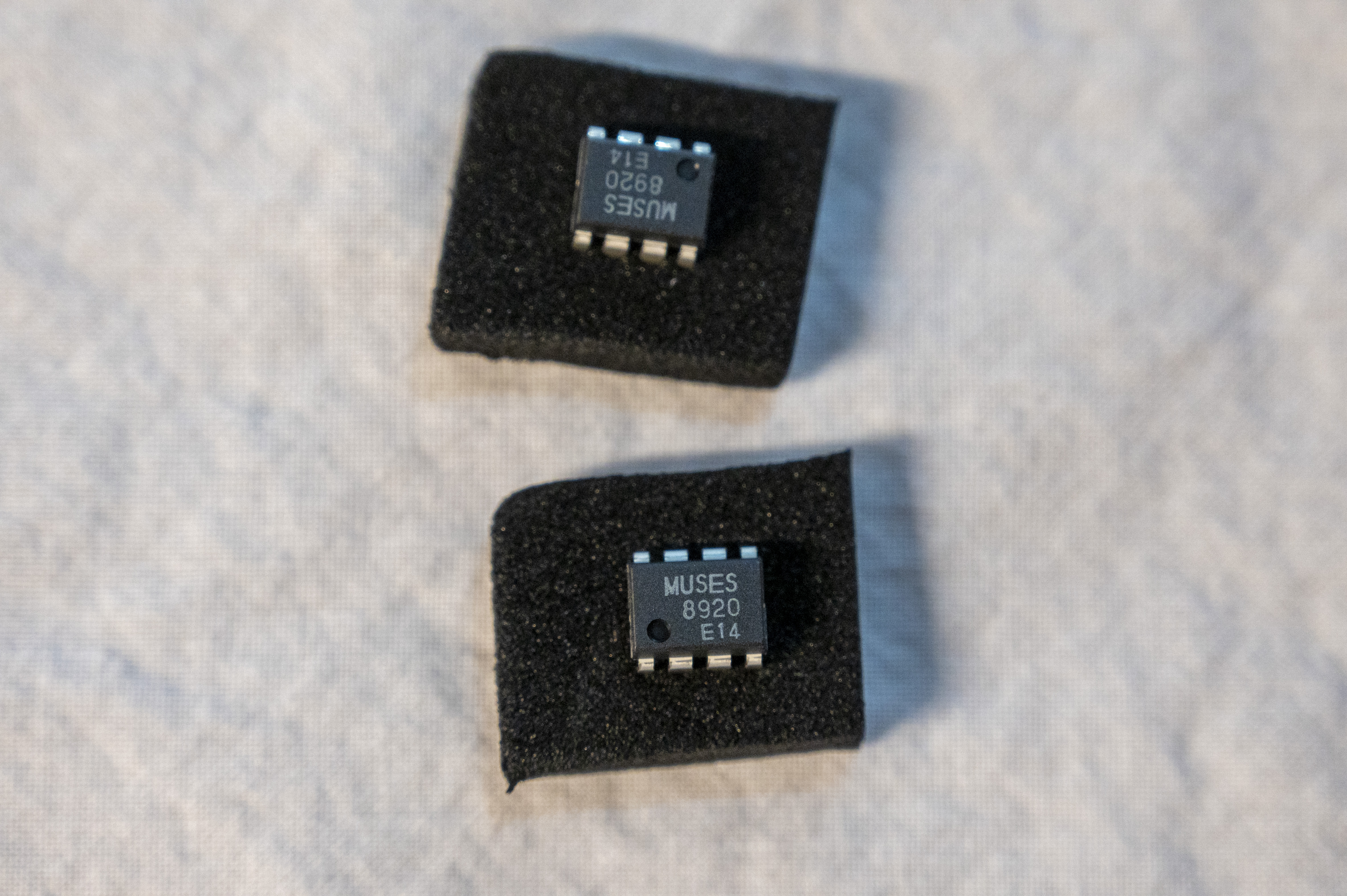

배송은 위 사진처럼 온다.



여담이지만, 혹시 다른 OPAMP를 고려하고 있다면 해당 OPAMP가 듀얼인지 싱글인지 잘 확인하시라.



기본적으로 듀얼제품을 달아야 하고,



싱글제품을 달고 싶으면 싱글제품 2개와 듀얼로 만들어주는 컨버터를 추가 장착해야 한다.



이때 추가적으로 고려할 것은 제품의 케이싱 내부에서의 높이의 여유가 있느냐다.



제품이 그리 높지는 않지만, 타이트하게 설계된 제품은 문제가 생길 수도 있으니까 잘 판단하길 바란다.







그럼 이제 수령한 MUSES8920을 장착해보자.



분해에는 총 3가지 작업을 해야 하는데,

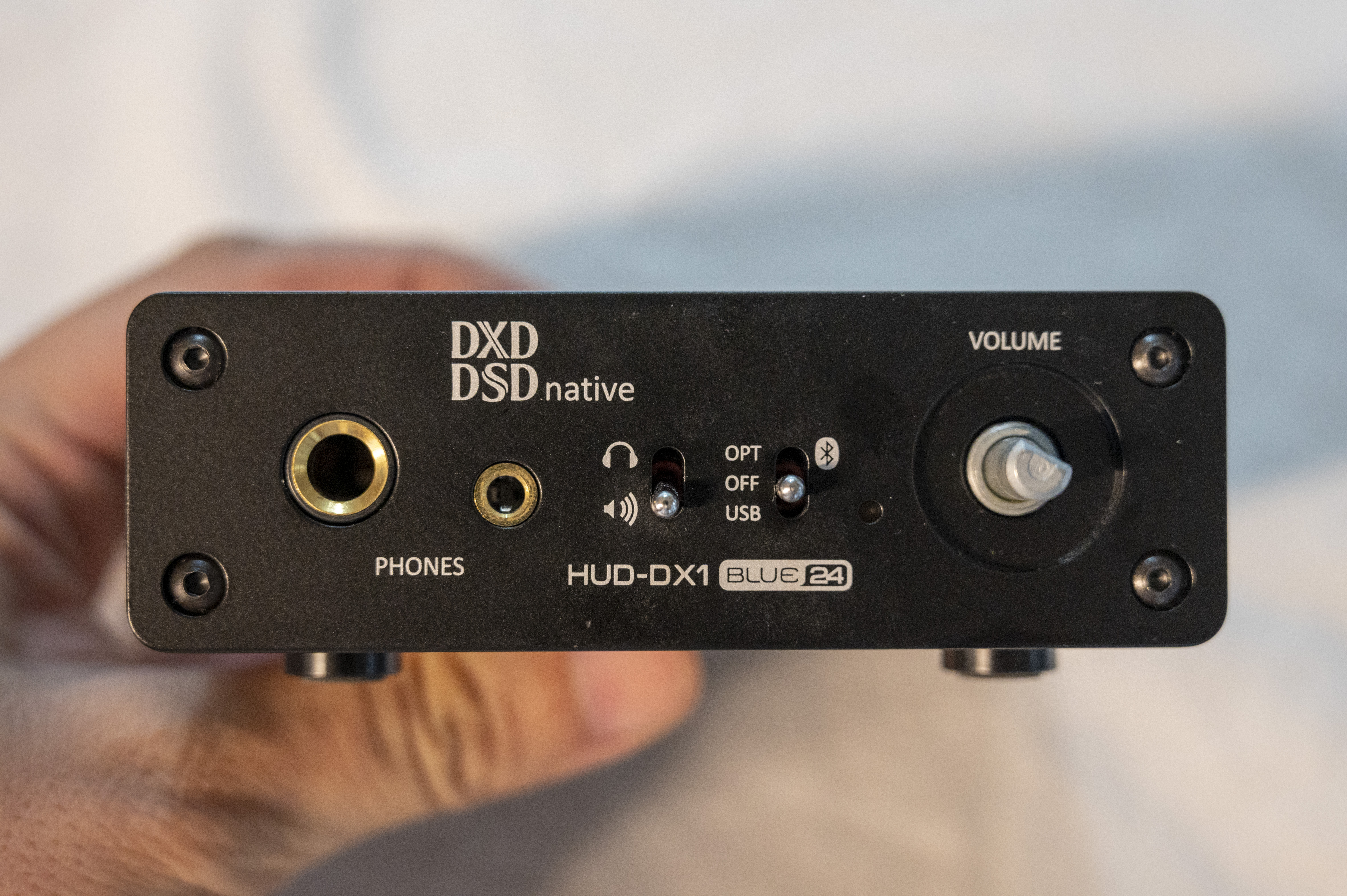

1번 볼륨노브의 분리



2번 전면 커버 분리



3번 후면 커버 분리

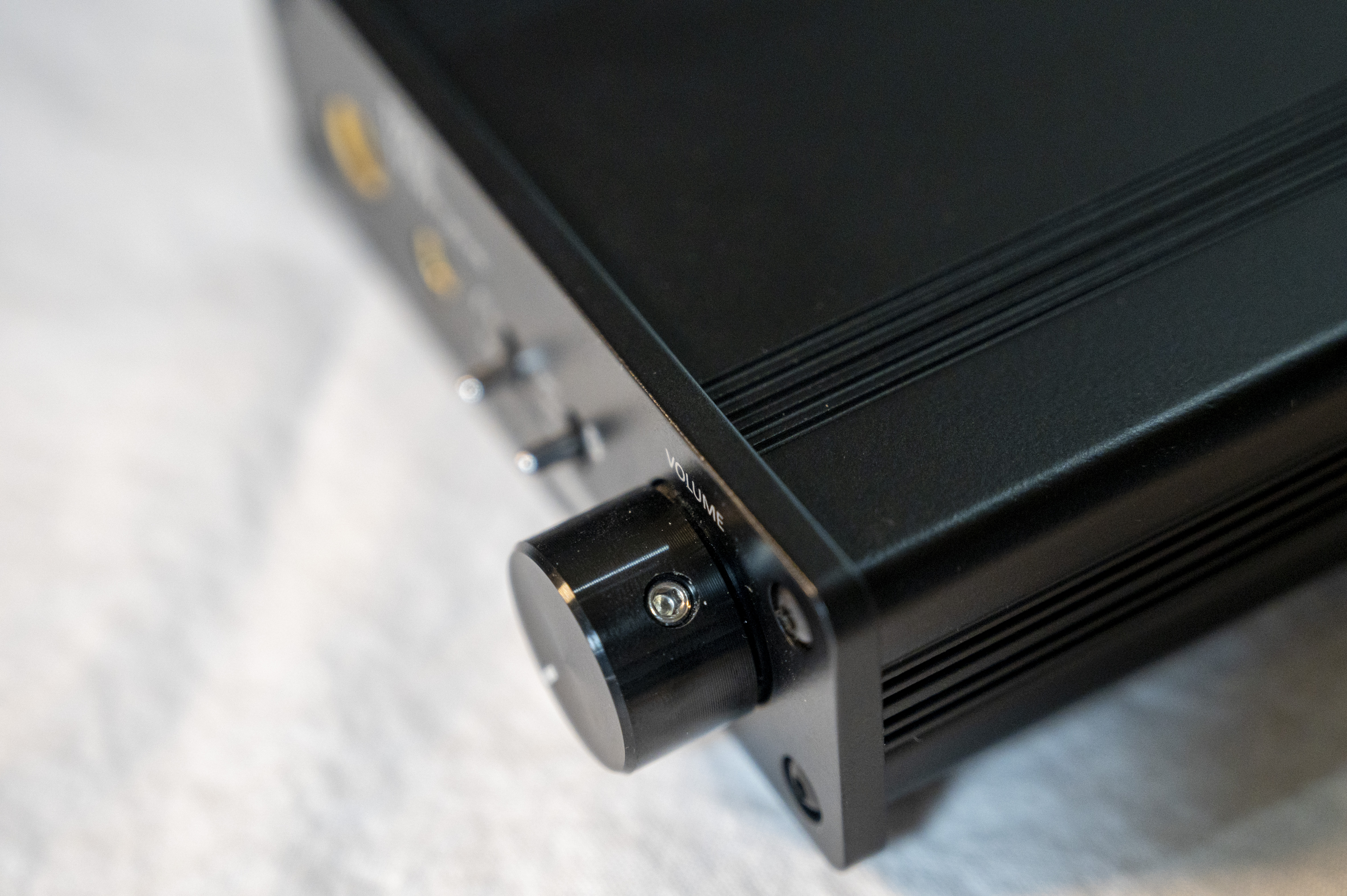

볼륨노브와 전면커버의 분리는 구매 시 동봉된 육각렌치를 이용해야 한다.









네 모서리를 육각렌치로 분리하자.

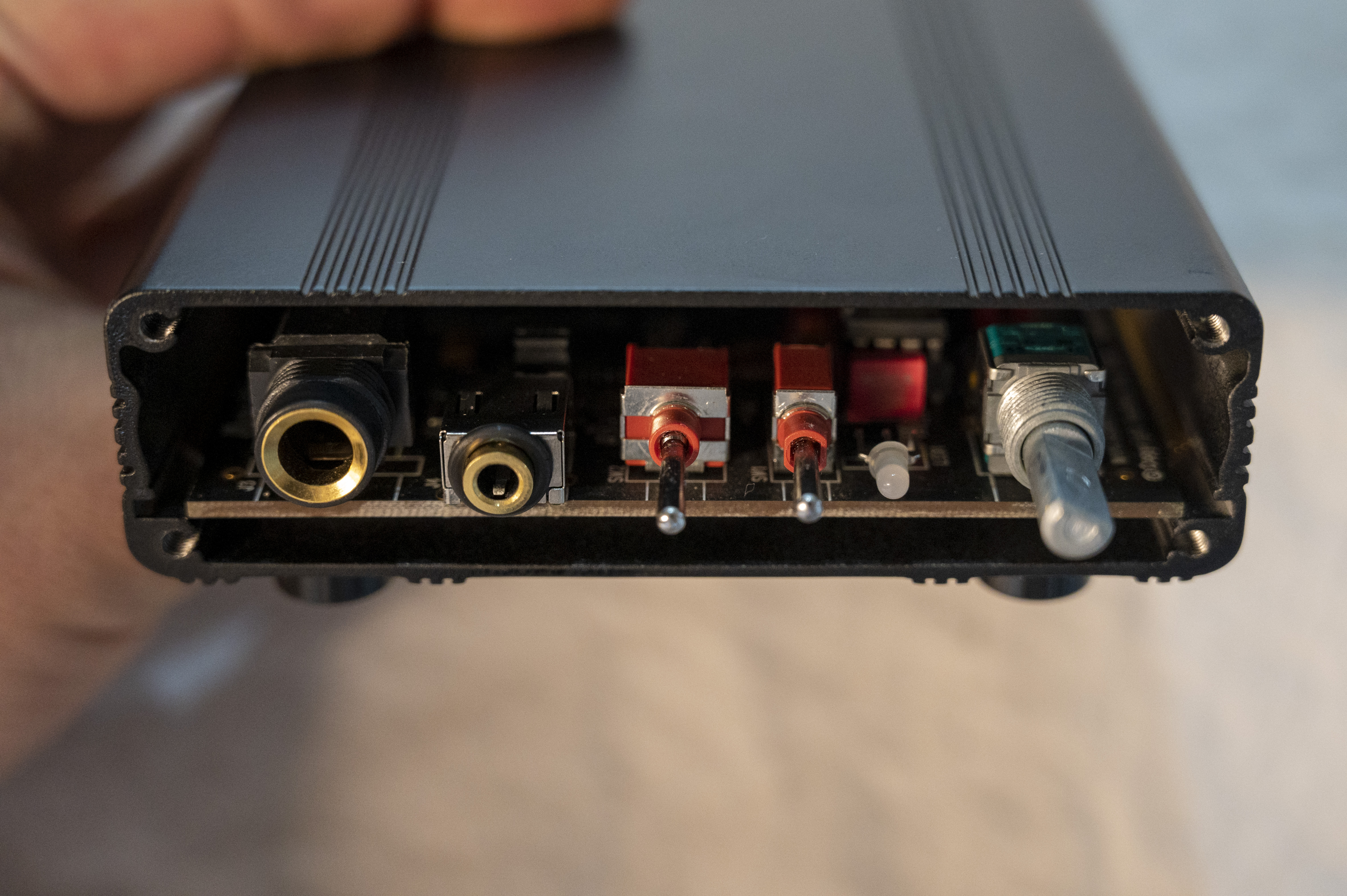

커버를 분리하자 내부가 보인다.

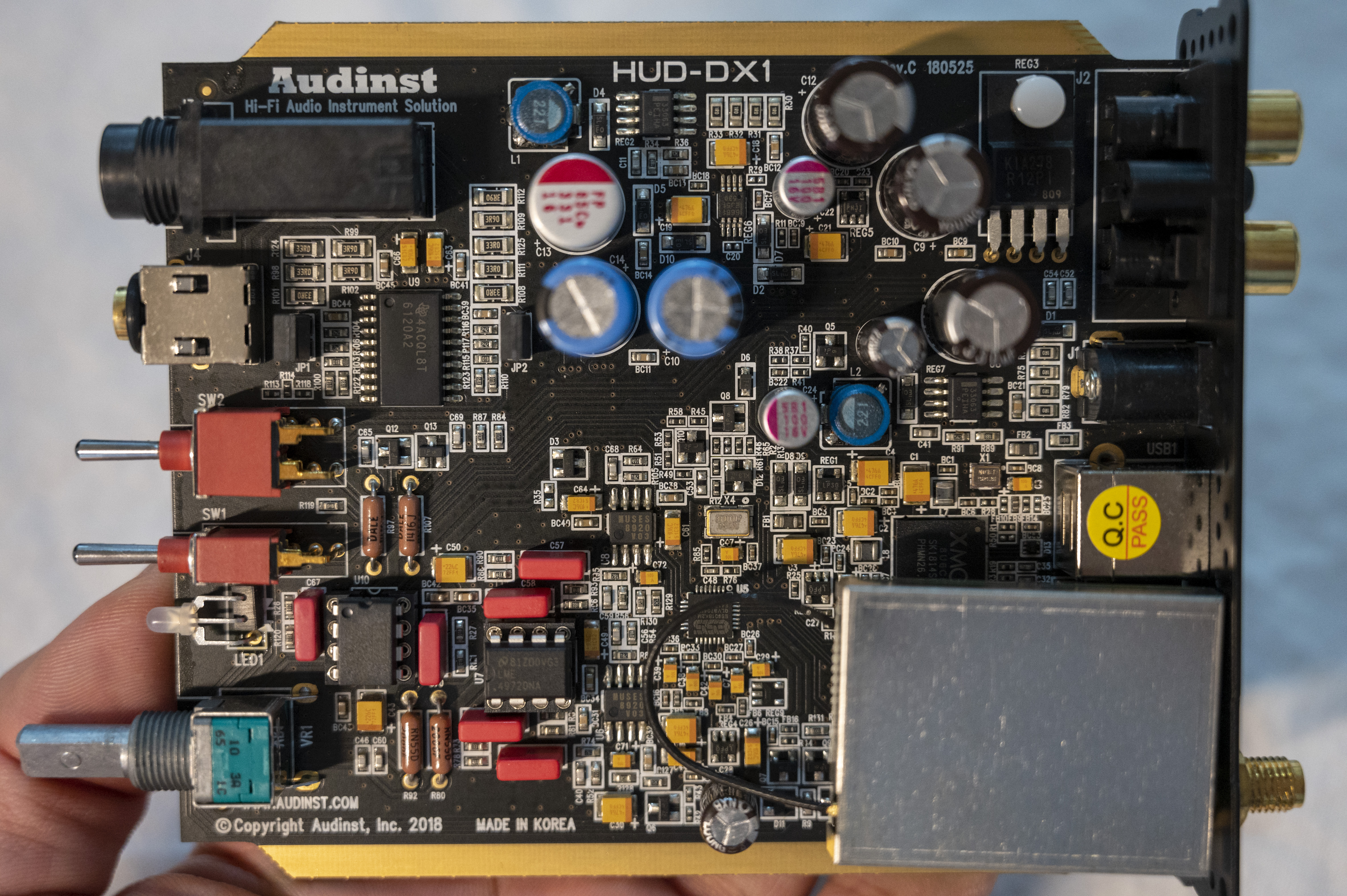

기판





기판의 상태.



잘 안 보이겠지만, 왼쪽 하단에 2개가 각각 교체 가능한 OPAMP이고,



그 오른쪽으로 아주 작게 붙어있는게 I/V Converter MUSES8920이다.



그리고 위쪽에 TPA6120A2도 보인다.



사진은 없지만, 후면 커버 분리 시에 RCA 사이에 있는 볼트는 풀지 않아도 된다.

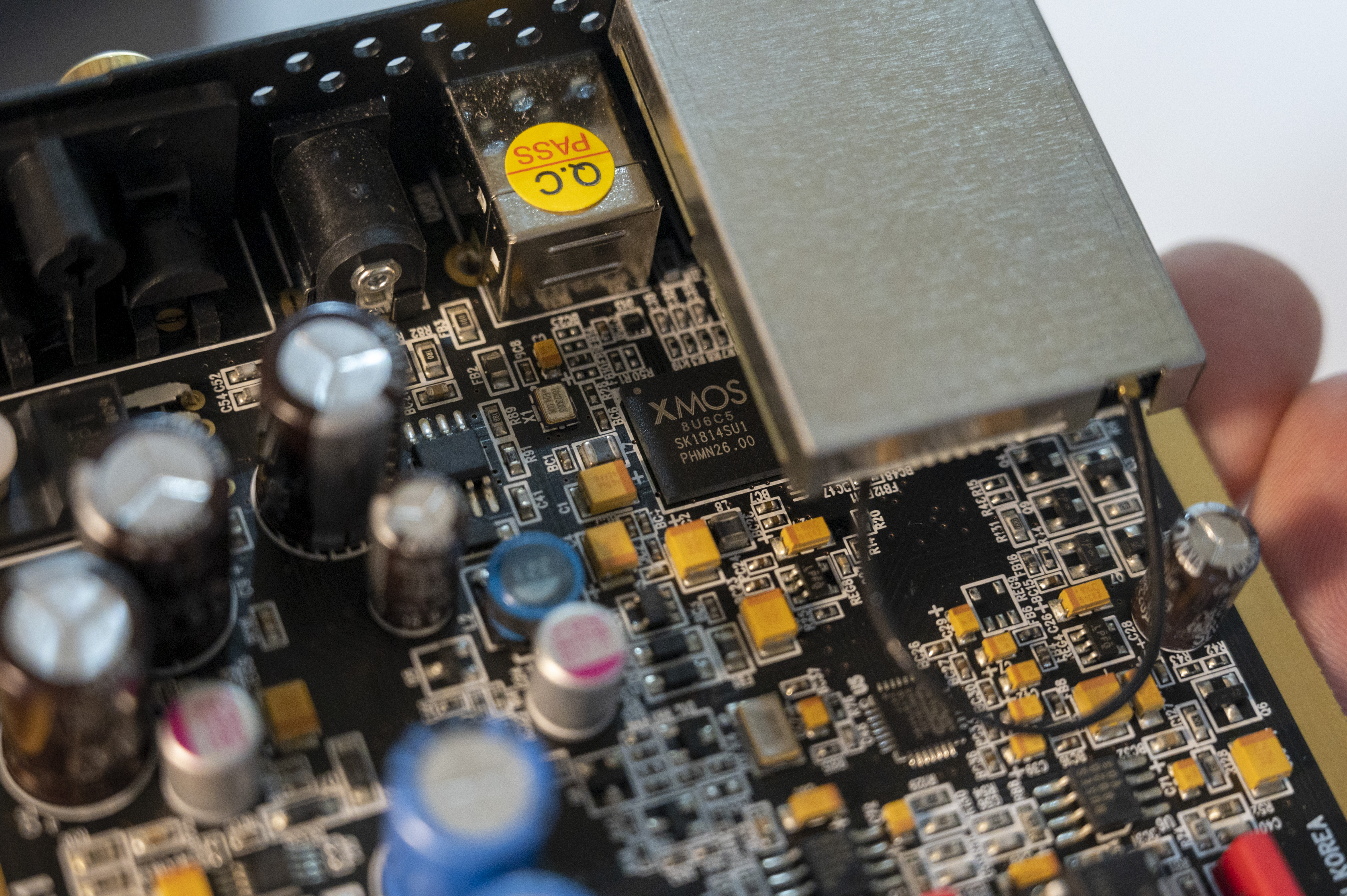

XMOS Audio Controller

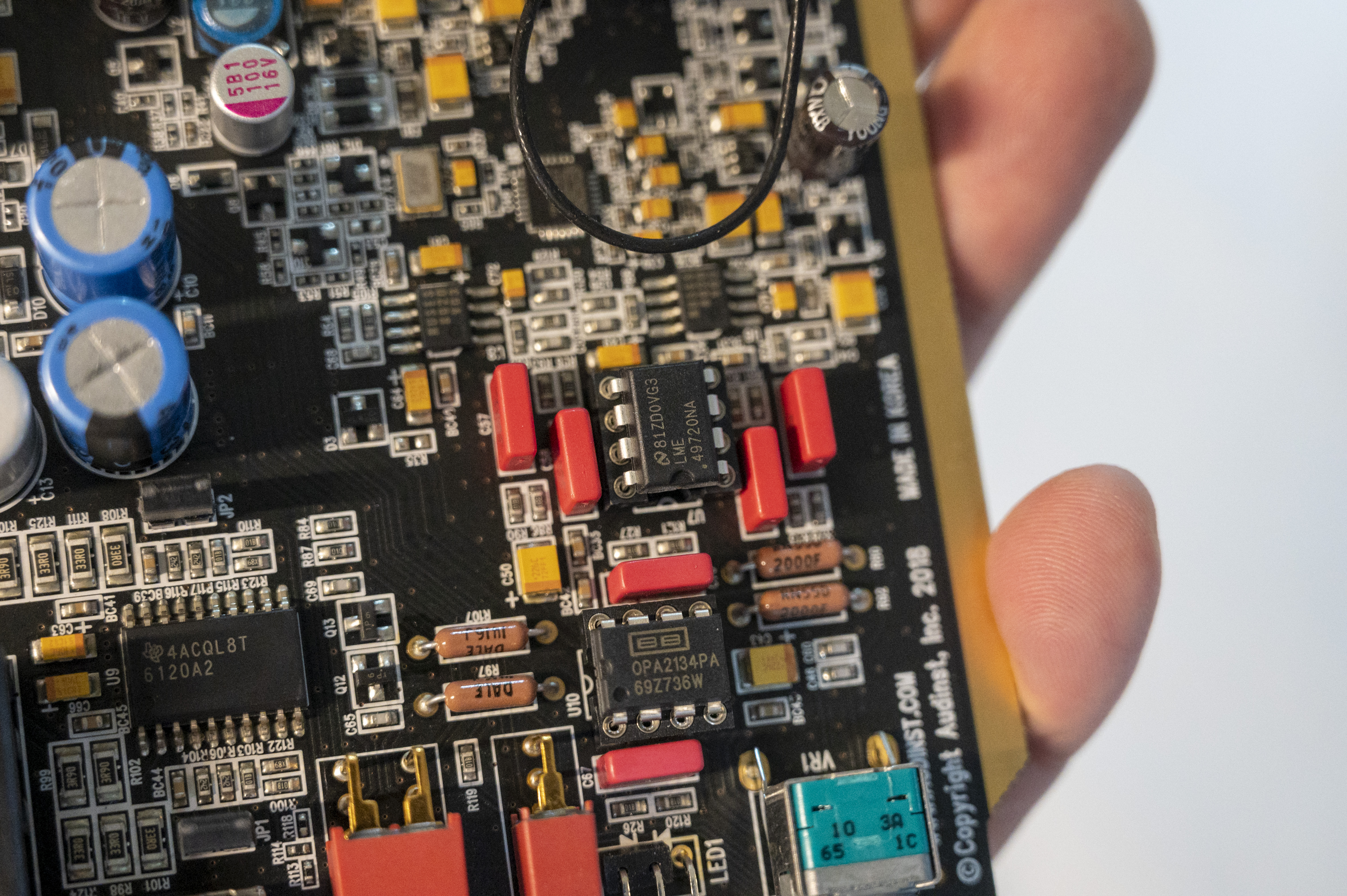

LME49720NA(상)와 OPA2134PA(하)
둘 다 빼버렸다.



생각보다 잘 빠지지 않는다.



롱노즈를 활용하라 해서 했는데,



생각보다 힘이 들어가서 흠집이 났다.



애초에 4천원 정도 하는 물건들이라 중고로 팔만한 것도 아니니 보관해야겠다.

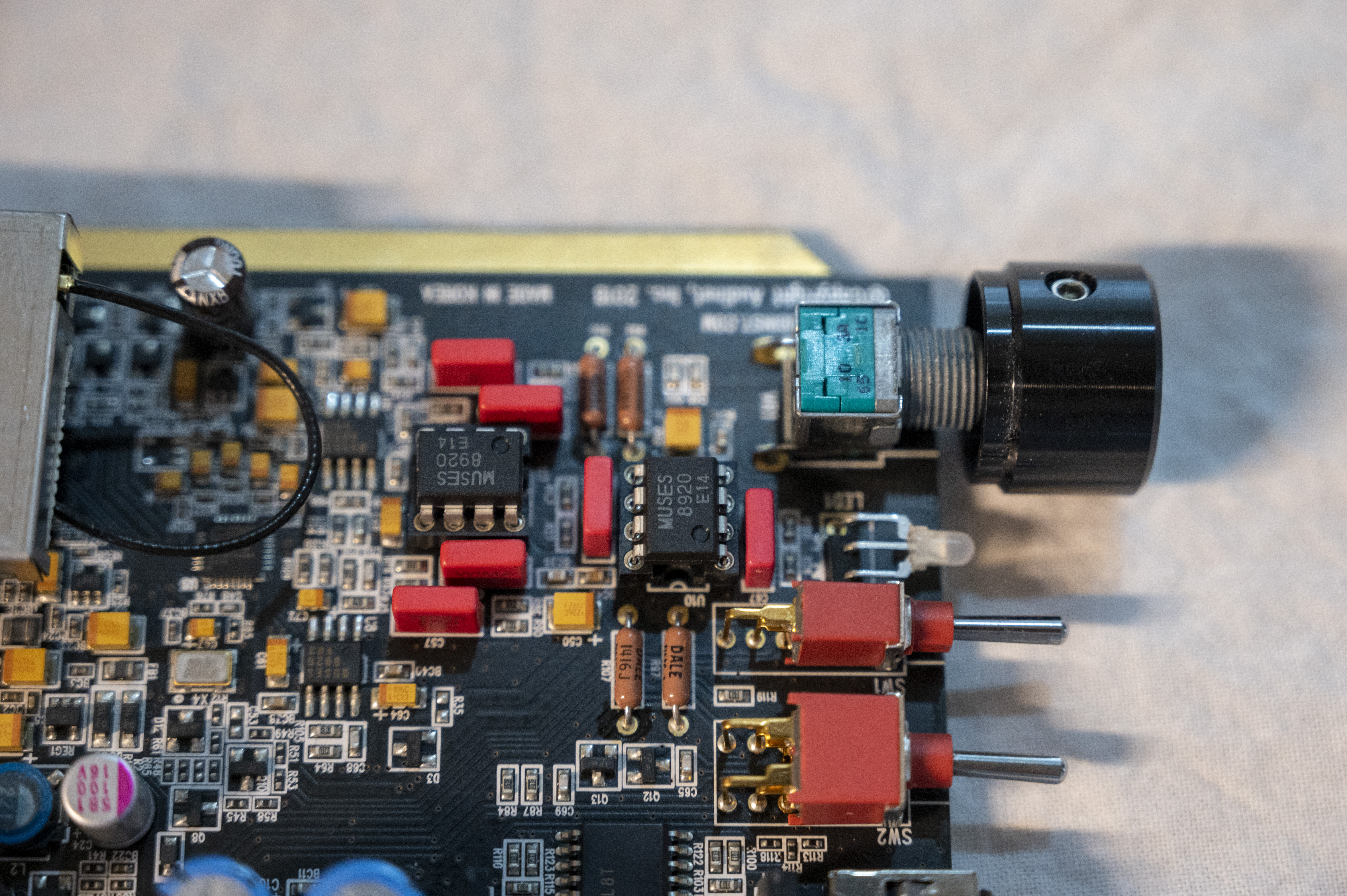

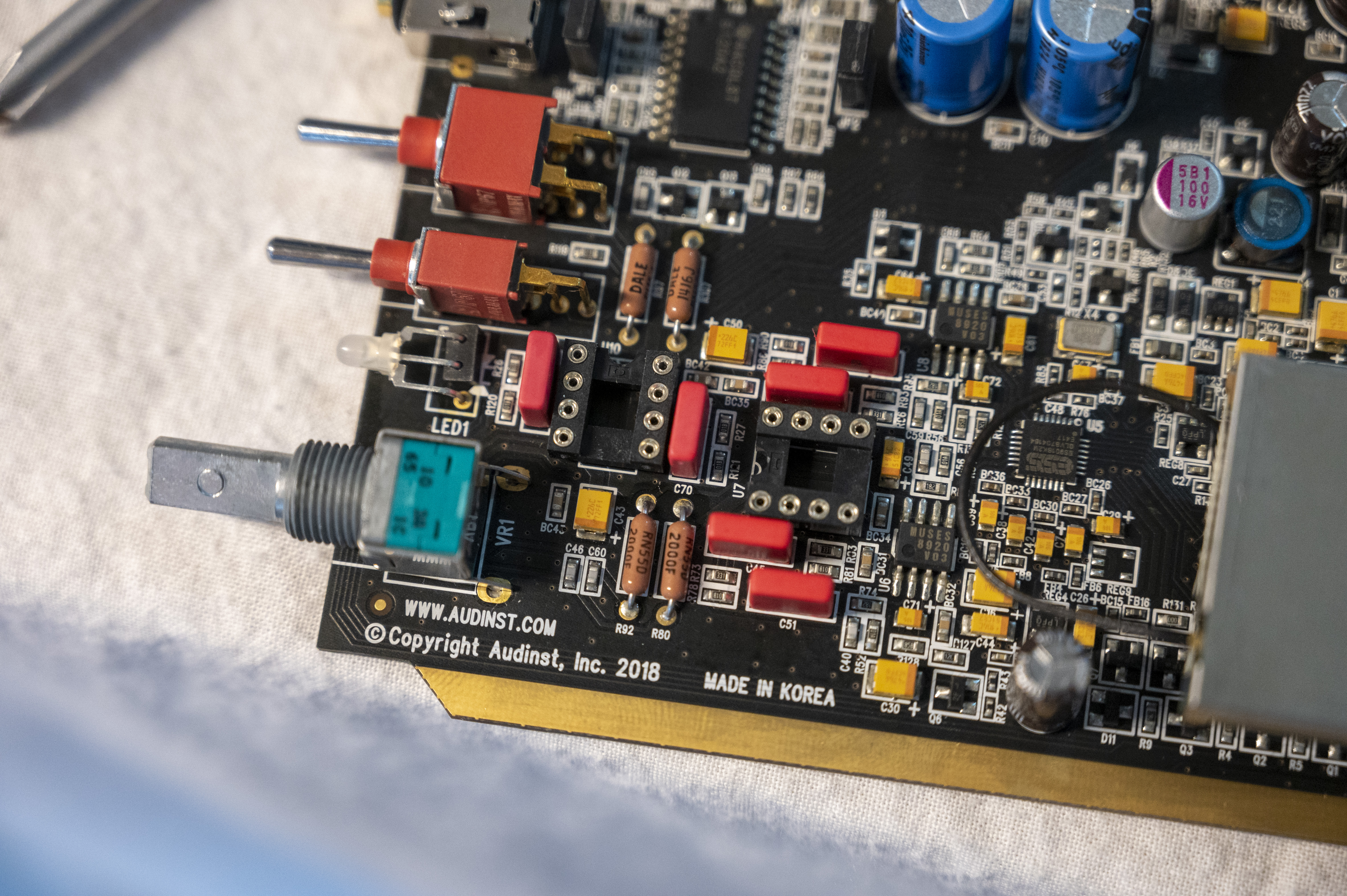

새로 장착된 MUSES8920



장착도 끝났고 문제없이 작동 중이다.



MUSES02를 장착하는 것이 이상적이긴 한데,



이 제품은 5~6만원 수준이라 2개를 교체한다면 적은 금액은 아니다.



라인아웃 쪽만 MUSES02로 바꾸는 것도 방법이다.





0. Epilogue



그래서?



OPAMP를 바꾸면 음질이 상승하지 않는다는 FACT에도 불구하고



만족도는 엄청났다.



사실 직접 듣기전까지도 반신반의 했다.



아무 변화 없을지도 모른다고 생각했다.



사실 진짜 테스트를 하려면, 완전히 똑같은 세팅의 음감 환경을 2개 만들어놓고 동시에 비교를 해야 하나



나 같은 사람이 그런 짓까지 하는 것은 무리니 시간차를 두고 들어 볼 수 밖에 없다.



그래서 사람의 감각에 의존한 테스트 및 후기는 어느 정도 부정확할 수 있다는 것을 염두에 둬야 한다.



그러나 지금까지 느껴보지 못 한 귀르가즘을 느끼는 현 상황이 그다지 플라시보 효과이라고 생각은 들지 않는다.







Burson V5i OPAmp + Audinst HUD-DX1 Blue24

0. Prologue OPAMP 업그레이드하기/오딘스트 HUD-DX1 Blue24/MUSES8920 0. Prologue 예전에는 잘 이해가 안 됐던 것들이 어느 순간 쉽게 이해가 되는 경우가 생긴다. 내게 OPAMP가 그랬다. 아주 예전에 한번 슬쩍..

grancartzoo.tistory.com

최근 오딘스트 HUD-DX1은 버손의 OPAMP로 업그레이드 했습니다.



위 링크에서 확인해보세요~



이 리뷰는 절대 Audinst로부터 제품을 공급받거나 유상으로 리뷰하지 않은,



내돈내산 리뷰임을 밝힙니다.



공감 버튼과 구독 버튼, 퍼가서 카톡 친구들에게 공유하기,



각종 SNS에 공유하기와 악플을 제외한 모든 댓글은 작성자의 뻘글쓰기에 힘이 됩니다.
