0. Prologue


갑자기 OPAMP 교체에 맛이 들려버렸죠???

지샨 DSD 799에 대해서 먼저 간단히 언급하고 갈까요?



1. Zishan DSD 799 3개월 사용기




Zishan DSD 799 리뷰

지샨 DSD 799 사용기 Intro 아스텔애넌 AK Jr이 드디어 사망했습니다. 2017년 이후로 3년 6개월 만이네요. 때 마침 호기심에 주문 한 것이 바로 이 Zishan DSD 799입니다. (이하 799) 공식적으로 799는 내장 메

grancartzoo.tistory.com


하이엔드 칩셋인 AK4497 이 들어있다는 것으로 유명한 지샨 DSD 799의 리뷰를 지난번에 했었죠.

약 3개월간 사용해본 후기를 간단히 말씀드리면,

그냥 메이저급 DAP를 쓰시라.

예를 들면 비슷한 가격대의 래드손 HUD100이 사운드가 훨씬 좋습니다.

지샨 DSD 799를 두고 100만원 짜리 DAP를 가성비로 후두려 팬다 이런 후기들이 많은데


1. 이것은 100만원 짜리 DAP가 그만한 가치가 없거나

2. 제 지샨 DSD 799가 짝퉁이라서 다른 분들과 다른 소리를 듣고 있거나


그 외에 다양한 경우의 수가 존재한다는 것을 생각해 볼 수 있습니다.

사실 저도 정확한 확인이 불가능한데,

일단 제가 가지고 있는 지샨은

굉장히 소리가 찌그러진다. 변형이 된다.

고음이 귀를 찌른다.

지글지글한 노이즈가 낀다.

튜닝이 잘 된 다른 평범한 기기보다 훨씬 후진 소리를 들려준다.

이런 결론에 도달했습니다.

마침, 오딘스트 HUD-DX1 Blue24 에 OPAMP를 교체하고 굉장히 만족도가 높았기에

지샨도 OPAMP를 교체해주자 이렇게 생각했습니다.



OPAMP 업그레이드하기/오딘스트 HUD-DX1 Blue24

0. Prologue 예전에는 잘 이해가 안 됐던 것들이 어느 순간 쉽게 이해가 되는 경우가 생긴다. 내게 OPAMP가 그랬다. 아주 예전에 한번 슬쩍 봤을 때는 기판 사진만 봐도 눈알이 돌아가고 각종 부품들

grancartzoo.tistory.com


한번 해볼까요?



2. 지샨 DSD 799 OPAMP 교체하기



늠름한 지샨 DSD 799의 모습



상부 단자

상부에는 분해를 못 하게 막는 스티커가 붙어있는데요.

잘 떨어질 것 같은 비쥬얼과는 달리 더럽게 안 떨어집니다.

다시 못 붙인다 생각하고 떼보세요.


하단부 단자

최근에 USB-C 타입으로 변경되었습니다.

이건 꽤 장점이죠?


내부를 도촬해봤습니다.

정말 박스 안에 구겨넣었다는 표현이 맞을 듯 합니다.


반대편.

투명 실리콘 완충재가 박혀 있습니다.


실리콘 완충재, 버튼 누를 때 하부에서 반발력을 유지하기 위해 넣은 듯 하다.


꺼내실 때는

1. 하부 실리콘 완충재를 빼시고

2. 상부에 LCD 부분에도 실리콘 같은것을 빼주세요.

꺼내는 방향은 버튼이 없는 위쪽으로 꺼내주시구요.

버튼 방향으로 넣었다 뺐다 하면 액정 작살납니다. ㄷㄷㄷ

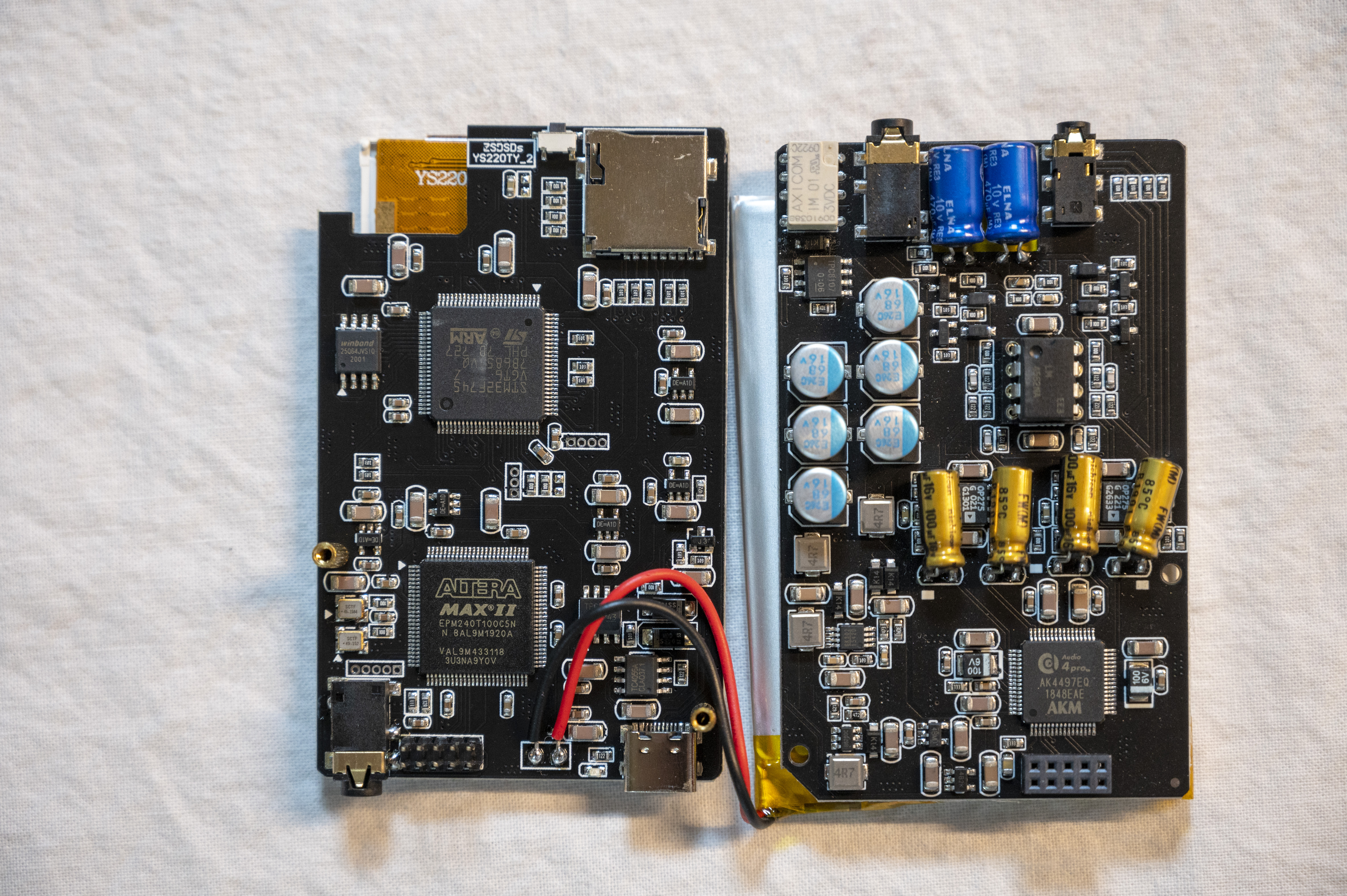

꺼내 봤습니다.

그래도 어엿한 회로기판이 2개나 있네요.

두 기판은 단자가 연결되어 있구

조심히 분리해주세요.

배터리는 그냥저냥 사이즈만 맞음 다른 걸로 교체도 가능하겠네요 ㅎㅎ

2개의 OP275가 보이고,

AK4497도 보입니다.


왼쪽 하단에 AK4497, 중앙에 LM4562NA

LM4562NA는 LME49720NA과 동일하다는 이야기가 있더군요.

어쨌든 맘에 안 들긴 매한가지입니다.

Zishan DSD 799는 증폭단의 OPAMP만 교체 가능합니다.

출력단의 OPAMP를 교체하는 것이 체감상 더 효과가 좋다는 점에 미루어

상당히 아쉬운 부분입니다.

근데 SDM타입을 교체했다가는 아예 기기가 맛이 가버릴 수 있으니 그렇게까진 하지 않았는데요.

실력 좋은 분은 납땜까지 동원해서 교체 가능하실 겁니다.

이번에는 MUSES8920이 좋은 역할을 해주었으면 하는 생각입니다.


또 하나의 MUSES8920
교체 완료

바꿔줬습니다.



0. Epilogue


어음, 어떻냐 하면

이제서야 저는 소리가 평범한 수준으로는 들린다 싶습니다.

고음의 치찰음이 좀 줄어든 감이 좀 있습니다.

그래도 이런 저런 기기들과의 궁합이 상당히 좋아졌다고는 생각합니다.

시간적 여유가 된다면 출력단도 교체해주면 상당히 퀄이 올라갈 것 같네요.
