0. Prologue

일단은 2대의 자전거 모두 소장하기로 했다.

다혼 Speed D7과 자이언트 SCR2 Copper

문제는 비좁은 집안에 자전거를 보관하기가 힘들다는 거다.

복도에 보관해봤지만 하루하루 쌓이는 먼지가 대박이라, 도저히 집 밖에 두고 싶지는 않다.

그래서 적당한 자전거 보관용 행거를 구매했다.


1. 스미스 자전거 거치대

온라인샵에는 비슷비슷한 제품이 넘쳐난다.

최대한 튀지 않아보이는 디자인으로 구매했다.

부품은 다음과 같고, 조립 후에 세우는 것을 추천한다.

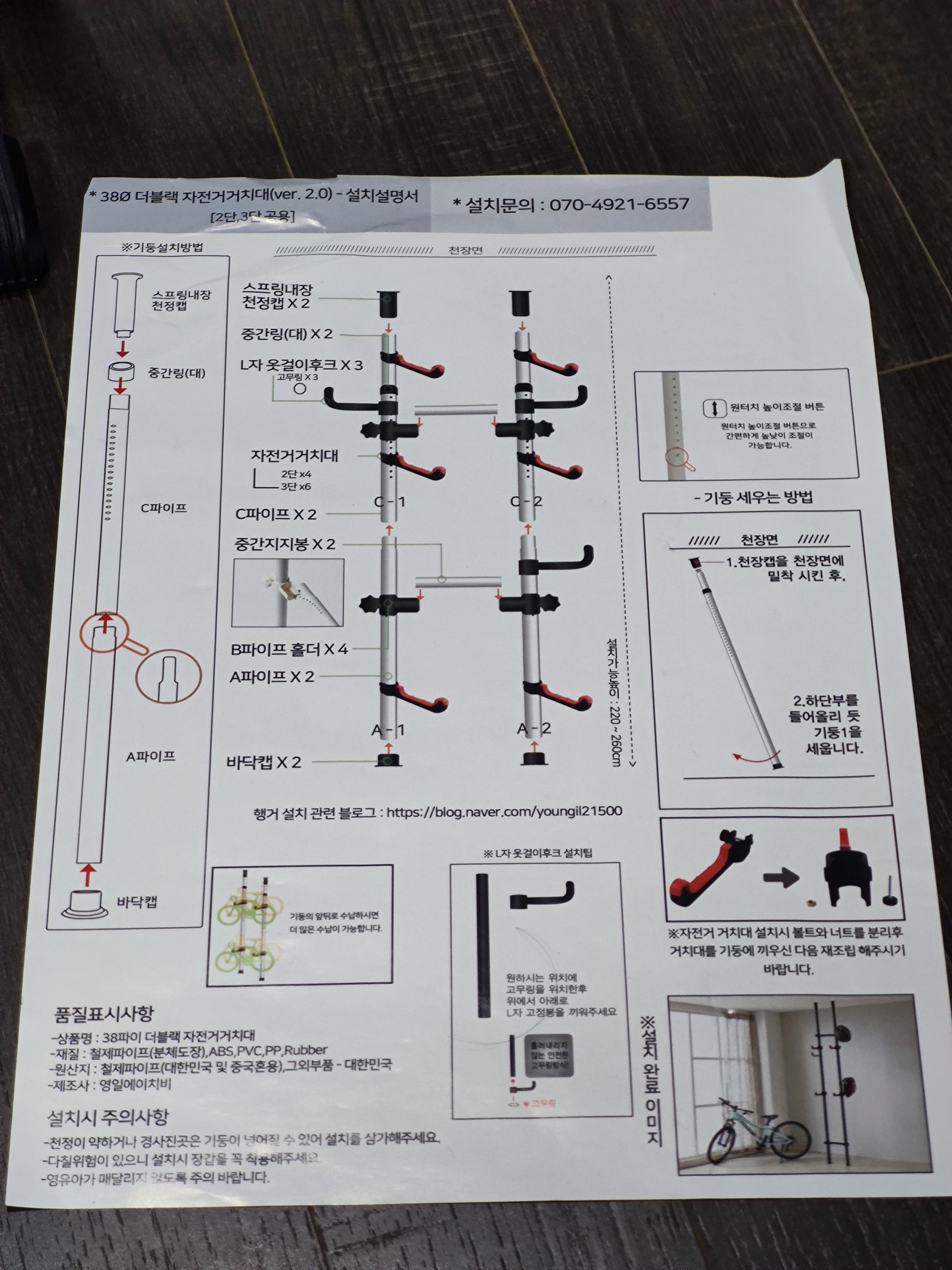

조립 설명서

조립 설명서가 조금 조잡하다.

조립 순서에 대한 가이드는 없고, 나열 식으로 사용자가 보기에는 난해해 보인다.

내가 제안할 수 있는 방법은,

1. 상하무 봉 2개를 결합한다.

2. 아래봉으로부터 파이프 홀더를 물려주고, 자전거 거치대를 물려준다.

(자전거 거치대는 나중에 탈부착이 가능하다)

(일부 조립 순서는 관계없지만, 봉에 끼운 부품들 순서에 유의하자)

3. 바닥캡을 씌운다.

4. 윗봉으로부터 자전거 거치대를 물려주고, 파이프 홀더를 물려주고, L자 옷걸이후크를 물려주고, 중간링(대)를 물려준다.

5. 4를 반복(한쪽에는 L자 옷걸이후크를 하나 더 물려준다)

6. 마지막으로 천장캡을 씌운다.

이 때 좌/우 봉을 구분해서 작업에 유의한다.

7. 기준이 되는 봉 한개를 미리 세워본다.

8. 자전거를 봉과 함께 세워보고 위치를 조정한다.

9. 기준 자리가 정해지면, 중간지지봉을 결합하면서 나머지 봉도 세운다.

10. 위치가 결정되면 파이프를 밀어올려 힘을 받게 튼튼히 고정시킨다.

11. 자전거를 거치하면서 거치대 위치를 조정하면서 봇트를 조여주며 마무리한다.

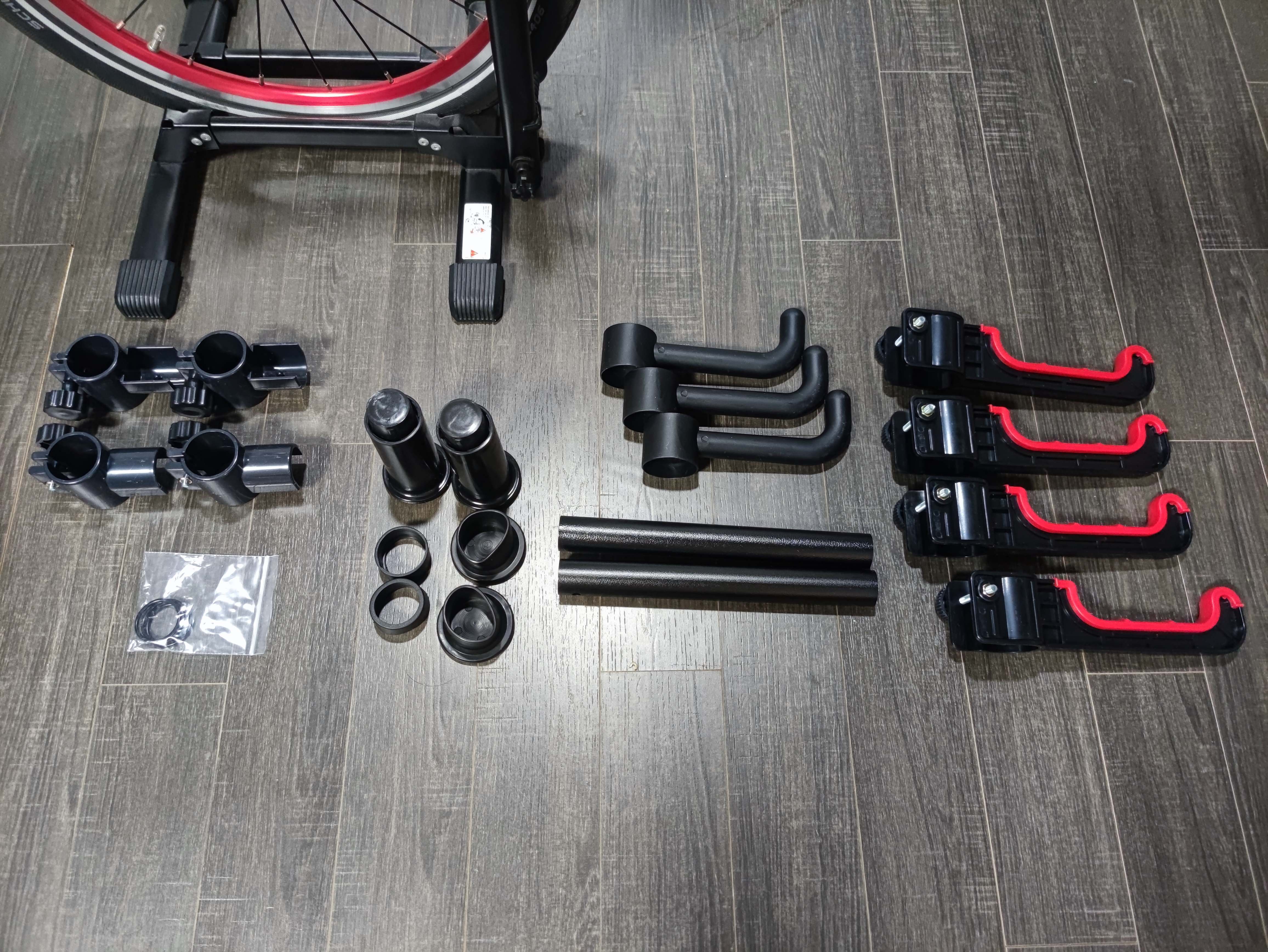

구성품들

부품들

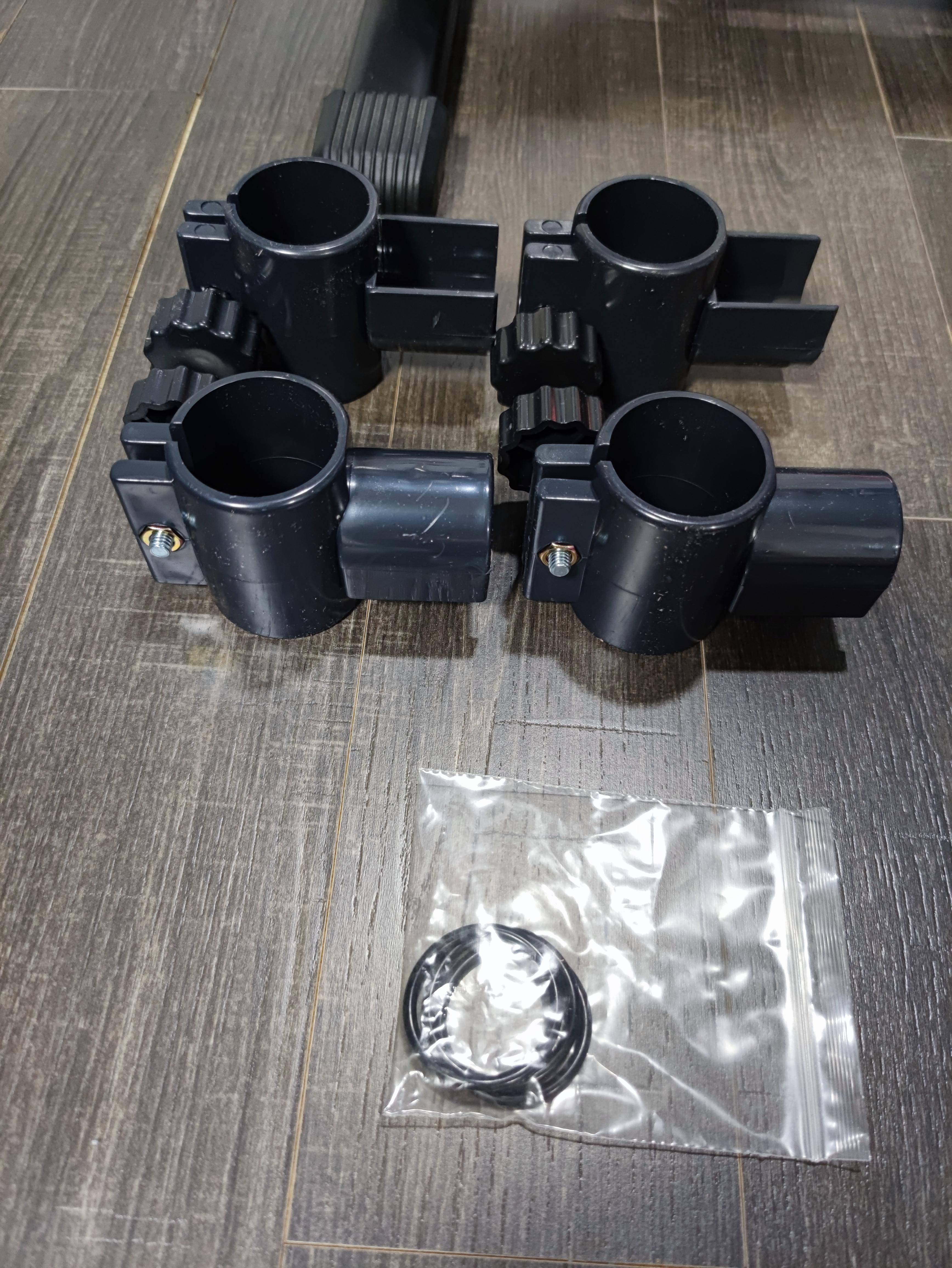

B파이프 홀더 X4(상단), 고무링 X 3(하단)

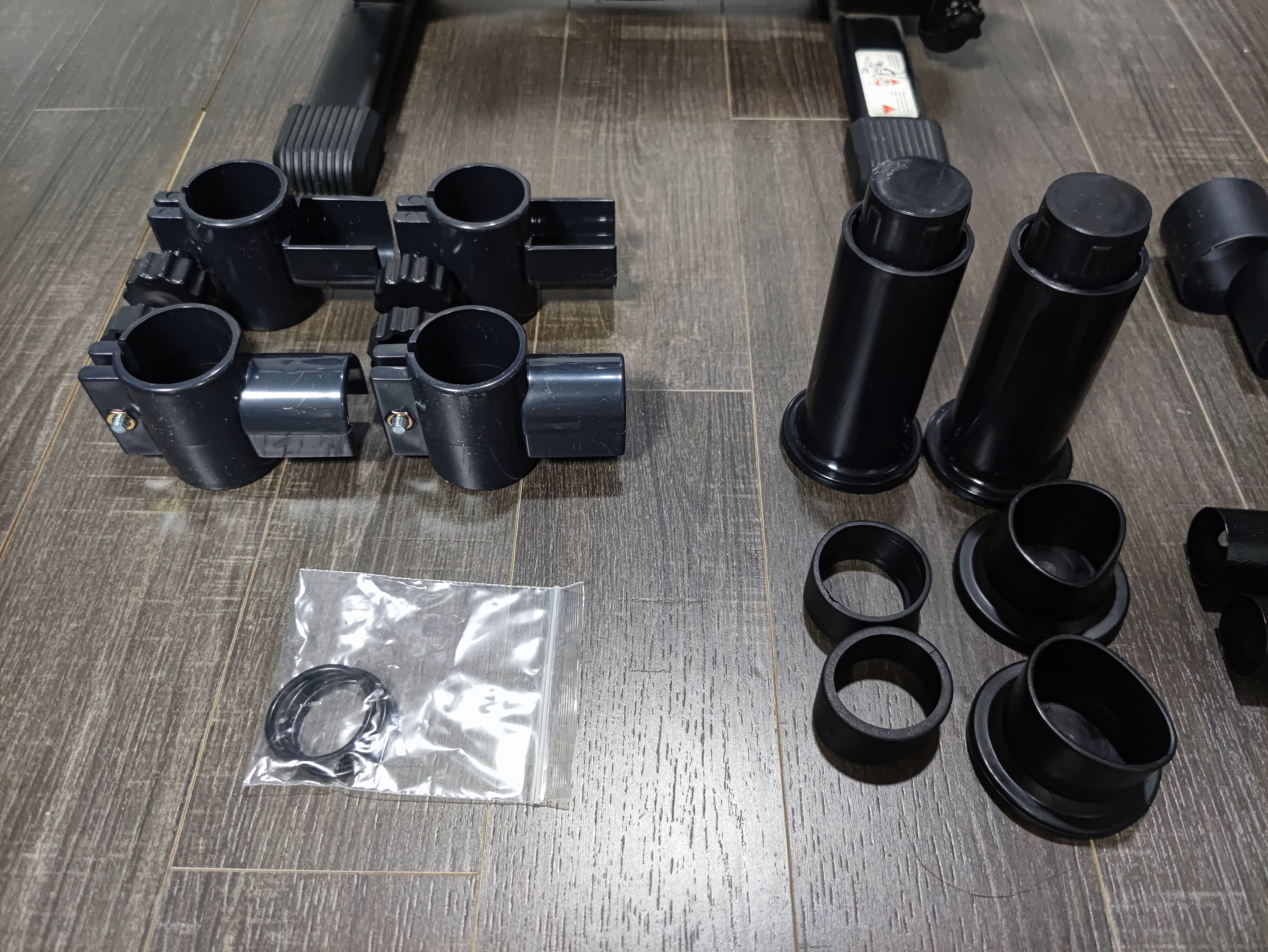

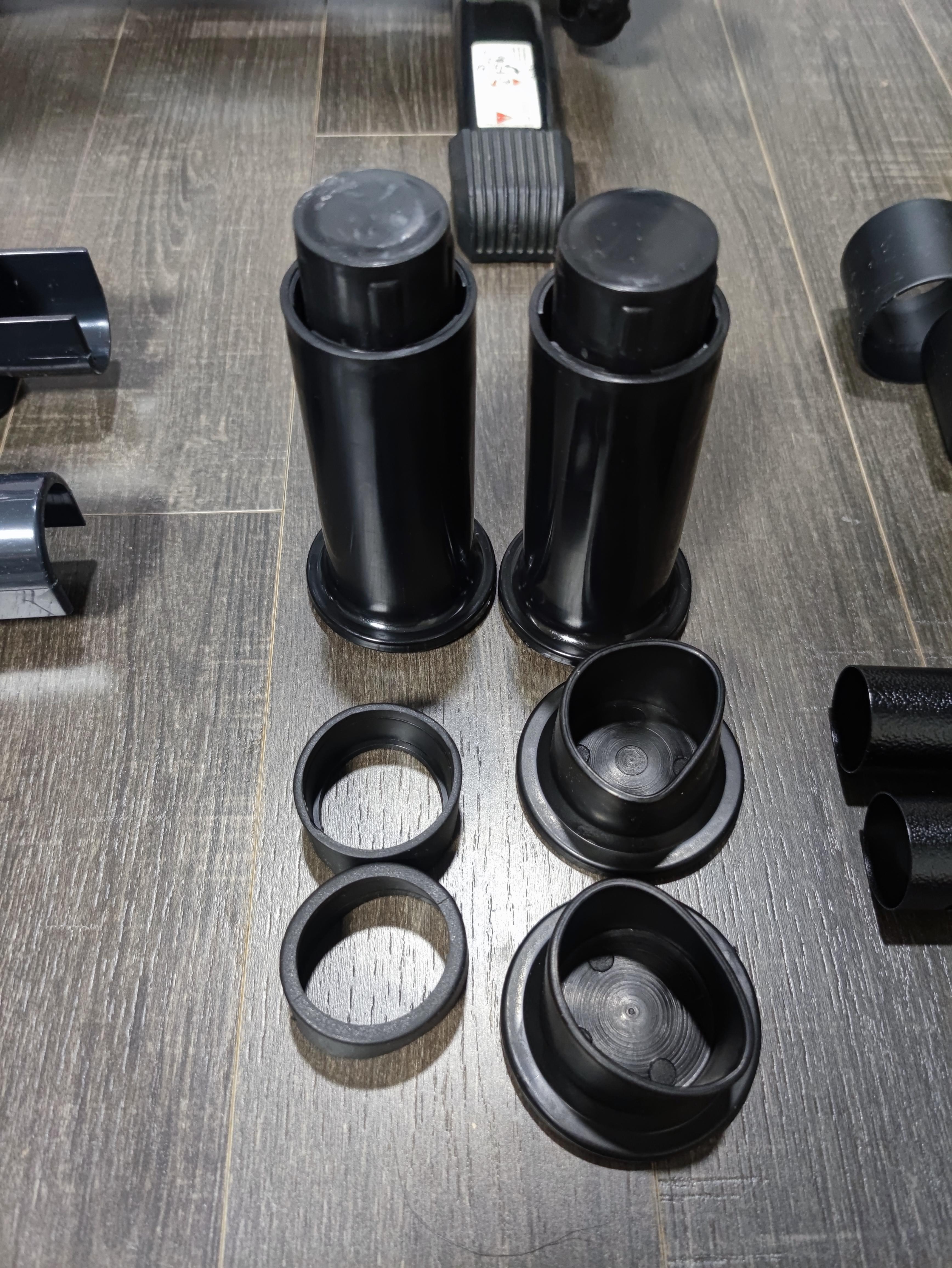

스프링내장 천장캡 X 2(상단), 중간링(대) X 2(좌하단), 바닥캡 X 2(우하단)

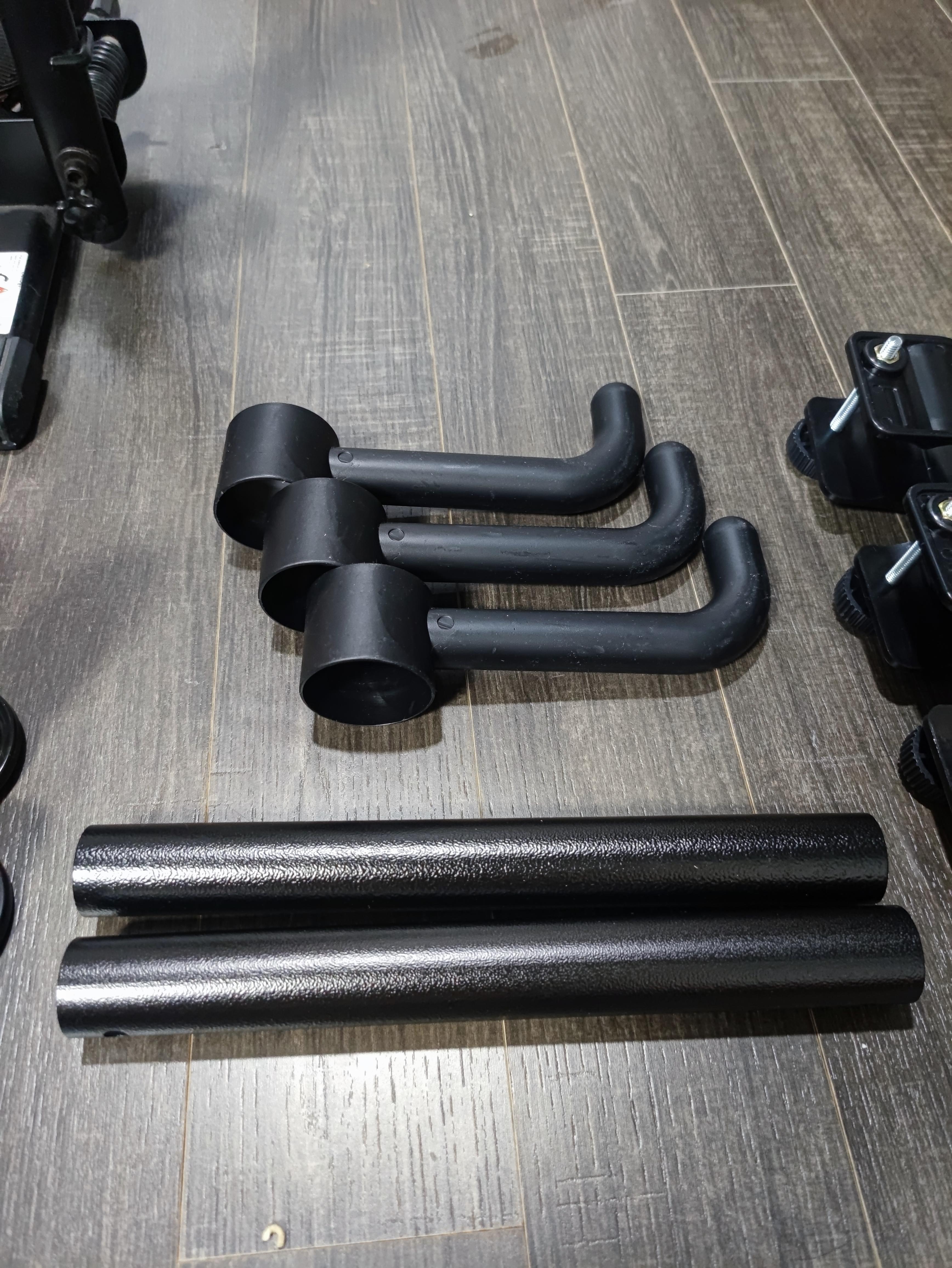

L자 옷걸이후크 X 3(상단), 중간지지봉 X 2(하단)

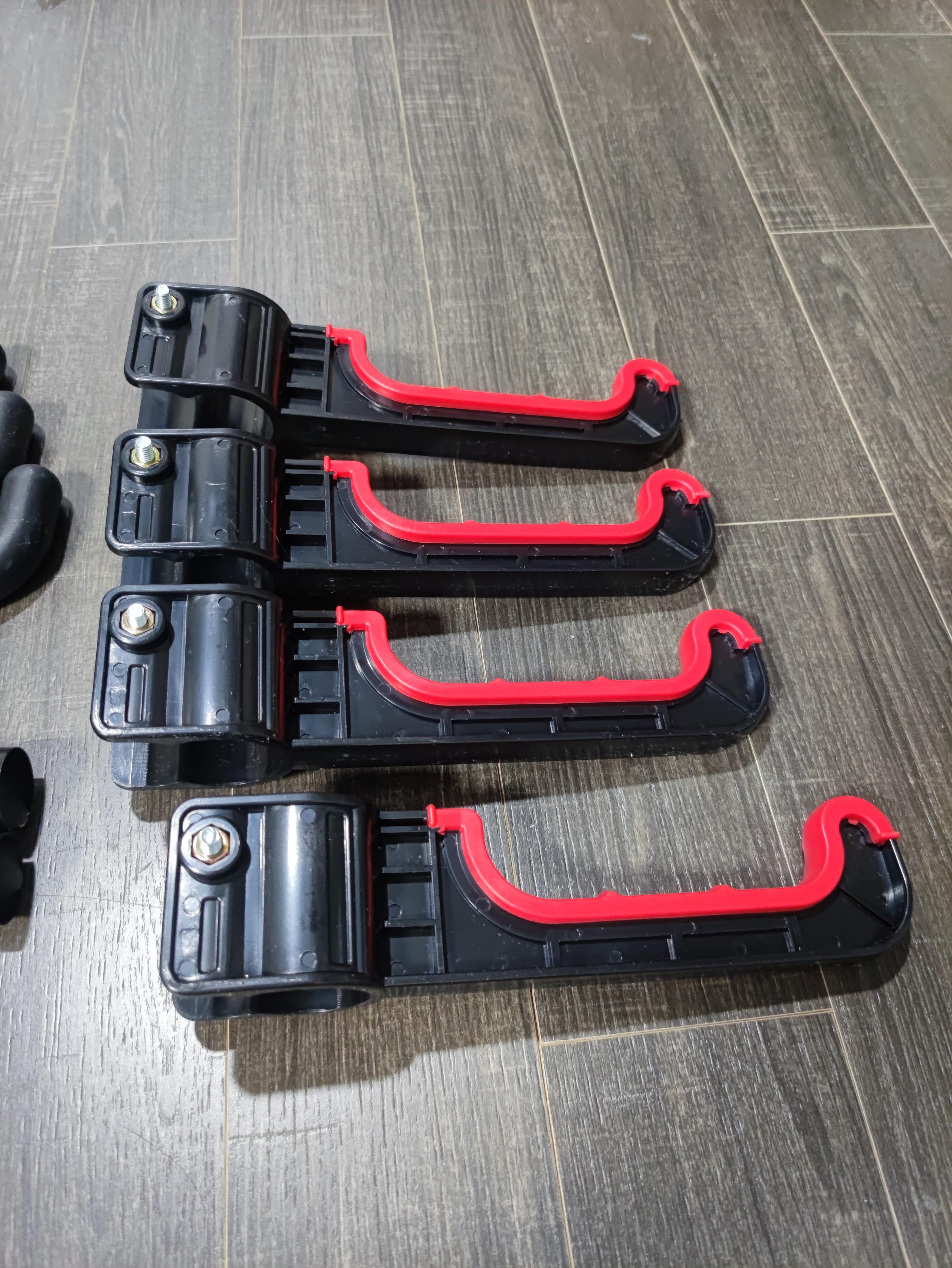

자전거거치대 X 4

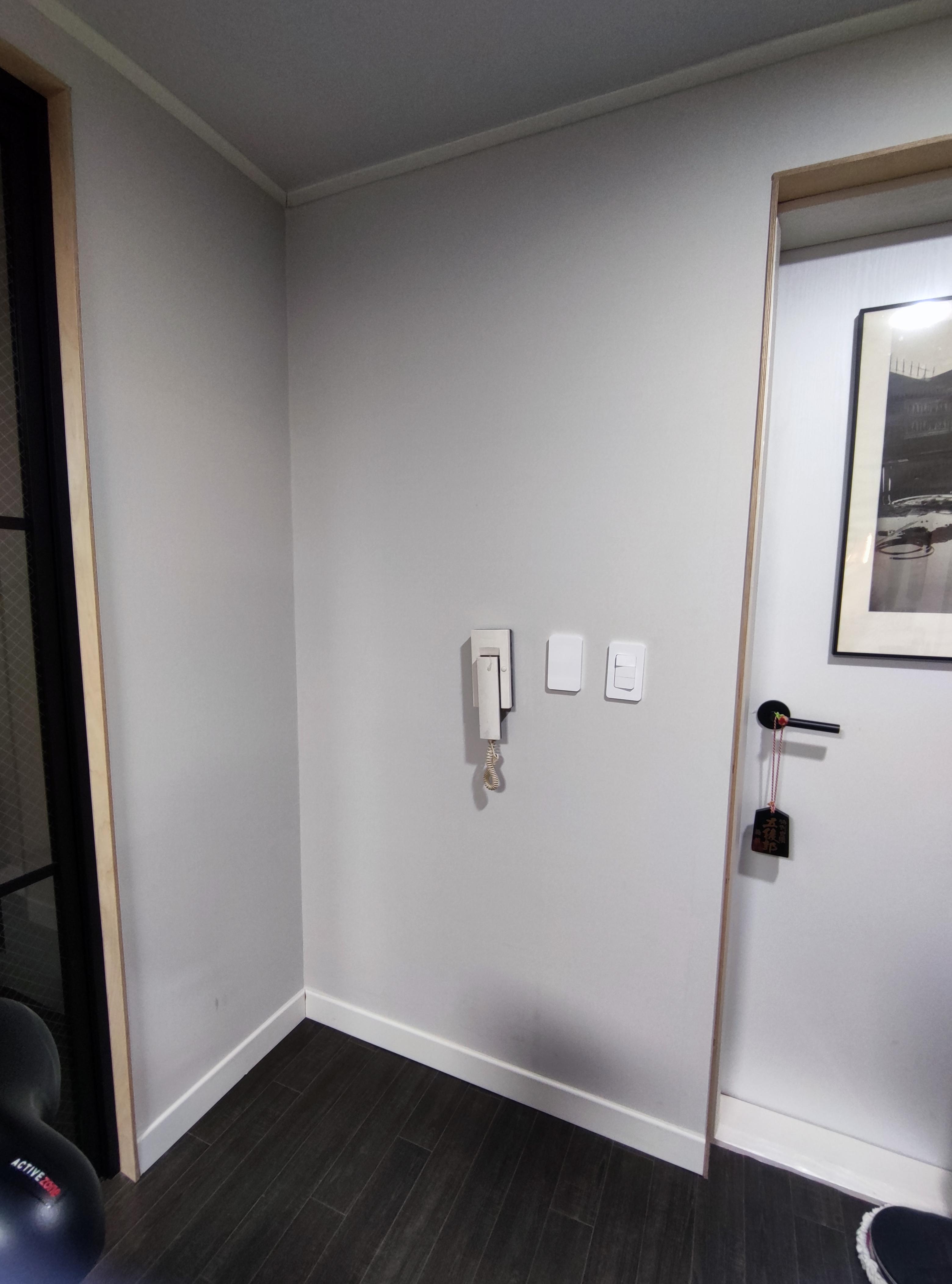

거치를 할 위치는 현관 옆 공간이다.

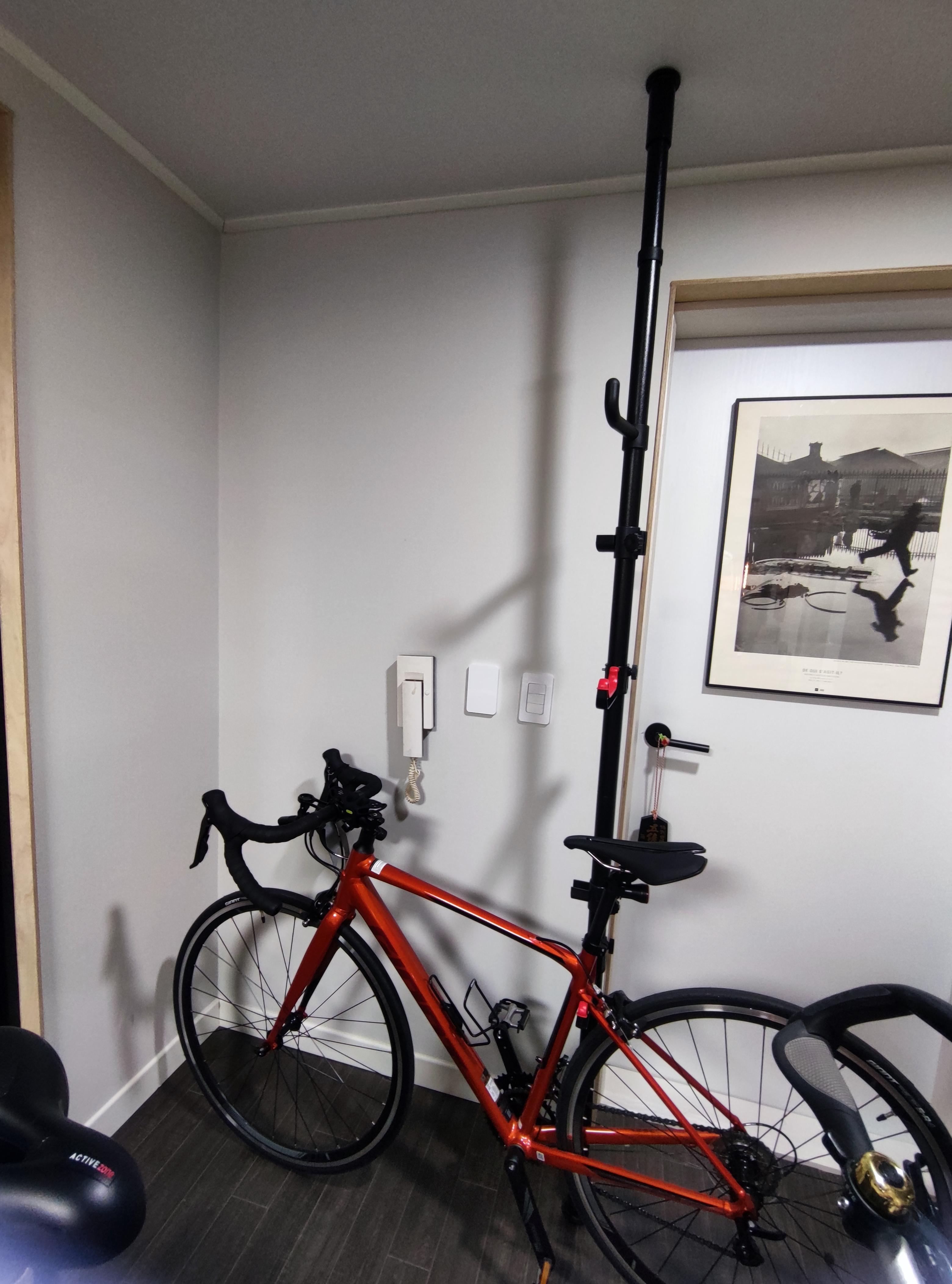

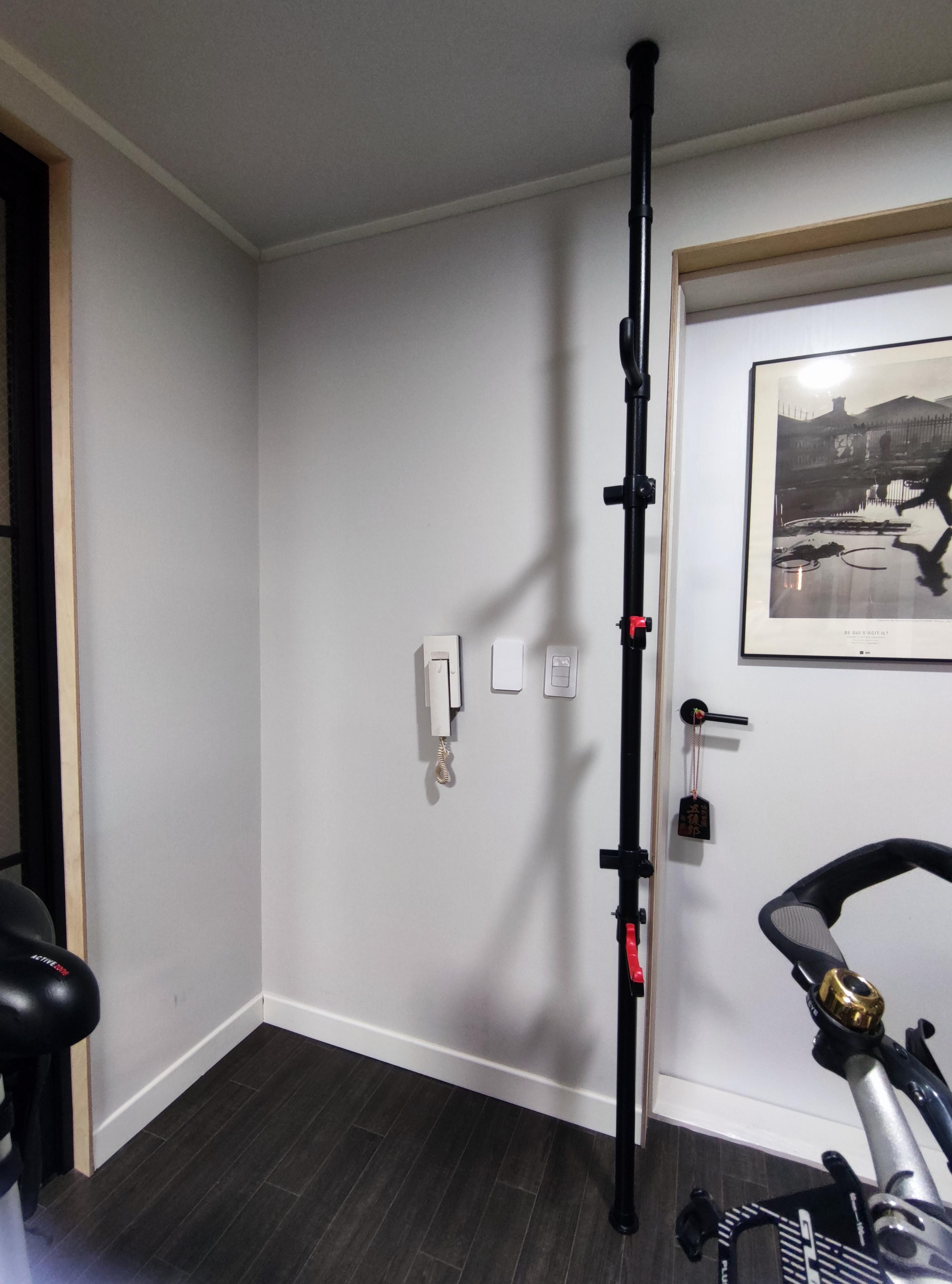

봉 하나를 세워보며 위치를 조절한다.

자전거를 슬쩍 거치해서 설치 완료 시의 거치 상황을 시뮬레이션 해보며 위치를 확인한다.

반대편 봉을 세우며 가운데 지지봉과 함깨 최종 결합한다.

천장까지 봉을 밀어올려 자리를 고정한다.

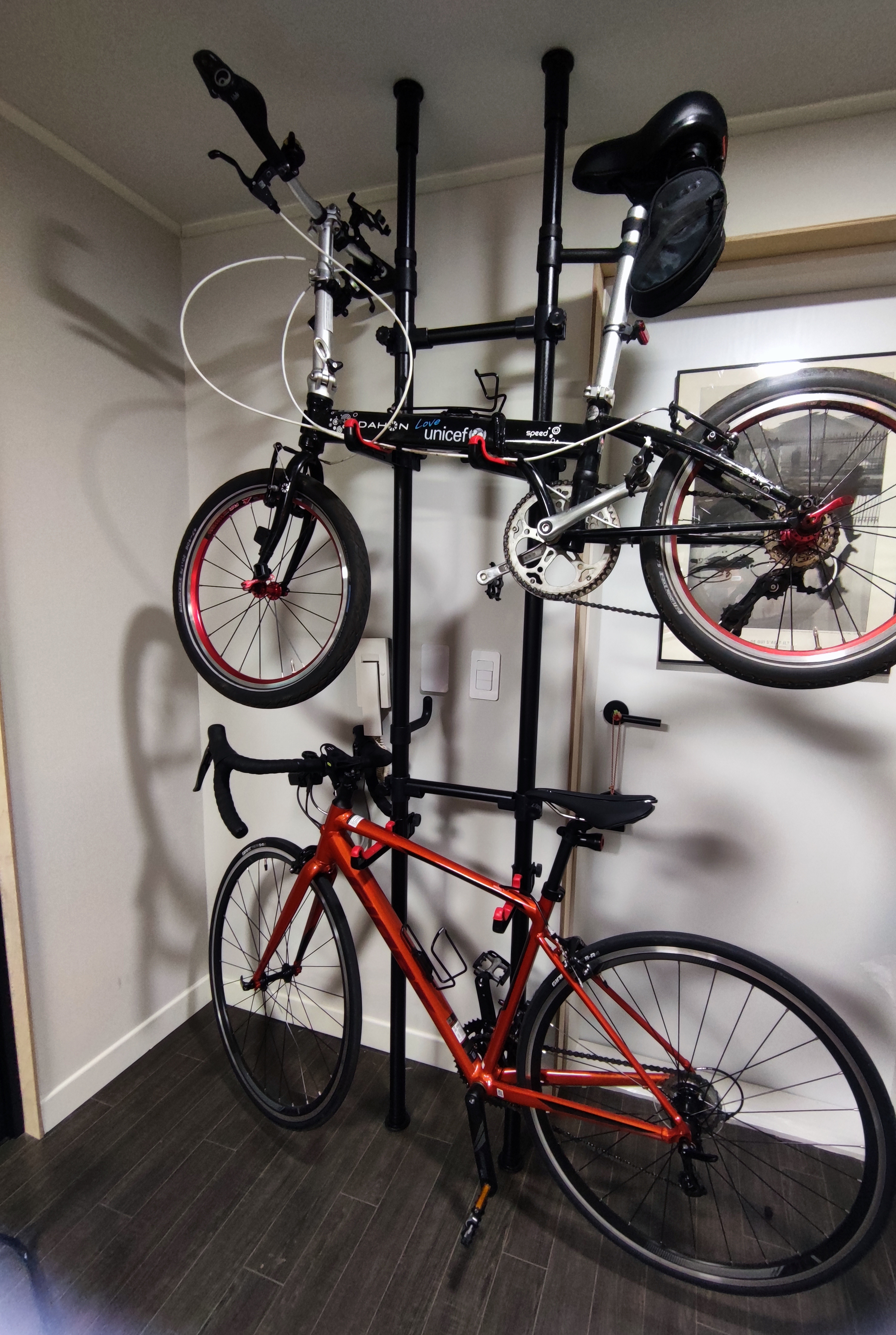

자전거를 거치해서 지지봉 위치를 최종 마무리한다.

깔끔하게 마무리
